يعمل محول XTOOL M822 TOYOTA مع محاكي KC501/ KS-1 لـ X100PAD3/ X100PAD Elite/ X100MAX لـ Toyota 8A جميع المفاتيح فقدت البرمجة

وصف المنتج

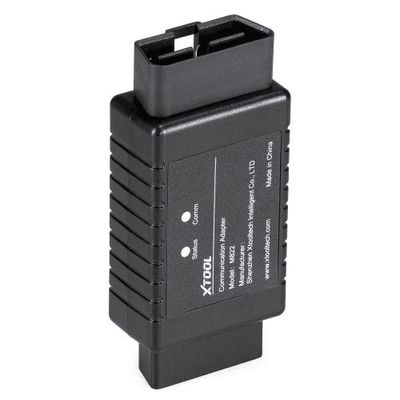

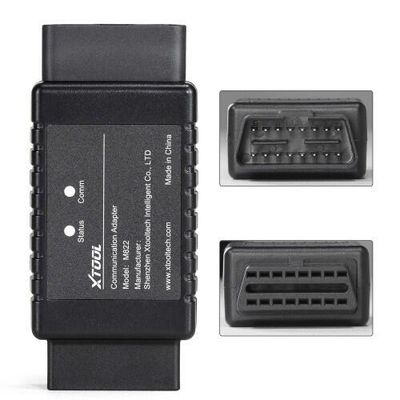

XTOOL M822 مبرمج مفتاح محول لتويوتا 8A / مرسيدس بنز All Keys Lost Work مع XTOOL X100 PAD3 X100 MAX IK618 IP616 IP819 IP819TP

مع M822 تويوتا المكيف، يمكنك توفير ما يصل إلى 65% من وقت الحساب في العملية، أو توفير لك من توصيل محاكي المفاتيح في وإخراج مئات المرات.

الأدوات التي تحتاجها:

XTOOL Tablet (خذ X100PAD Elite كمثال XTOOL X100 PAD3 ، X100 PAD3 SE ، X100 MAX ، D8 ، D8BT ، D9 ، D9PRO ، A80 ، A80PRO ، A80PRO MASTER ، IP616 ، IP819 ، IP819TP ، IK618)

الكابل الرئيسي وموصول OBD2-16

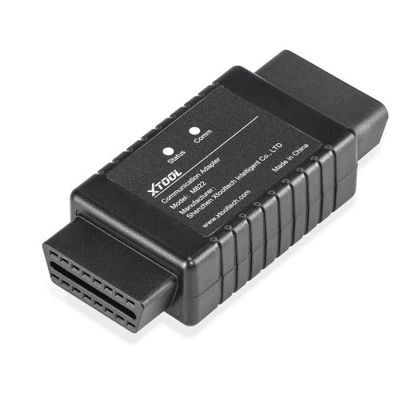

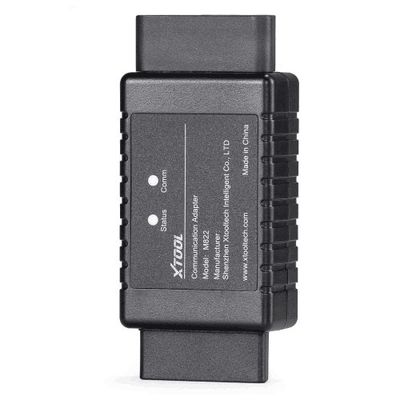

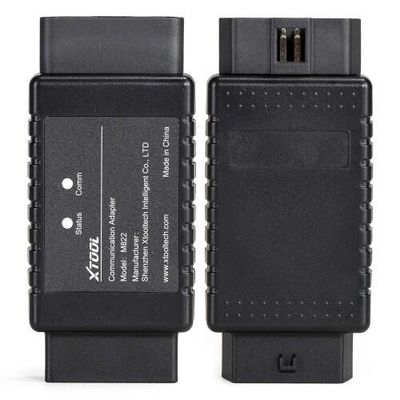

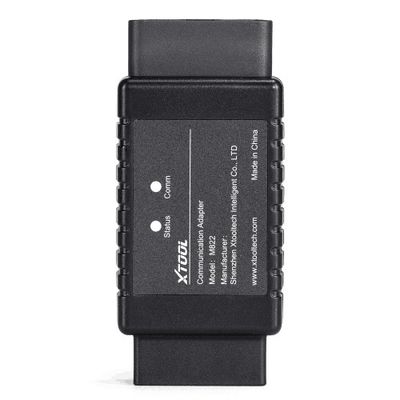

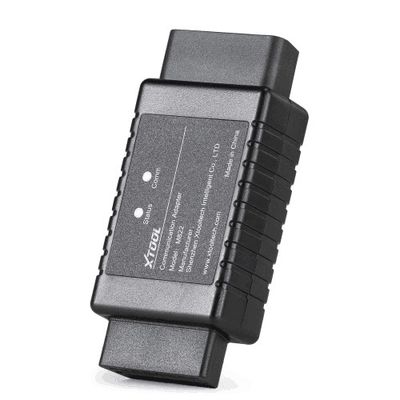

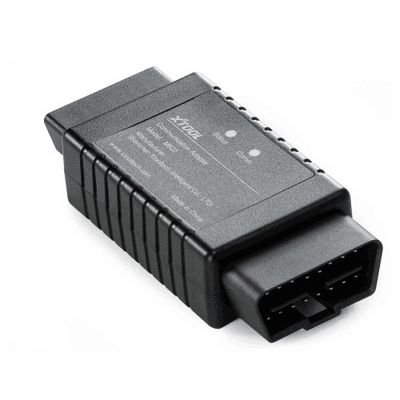

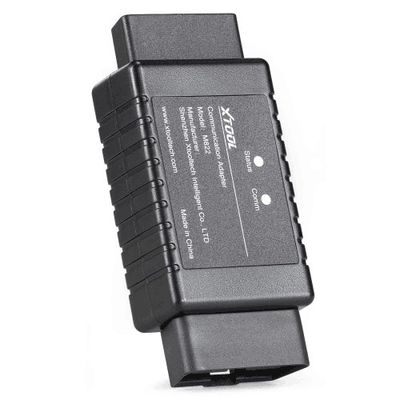

M822 محول الاتصالات

تويوتا 8A السلكية المتخصصة السلكية

المبرمج الرئيسي KC100

محاكي مفتاح تويوتا KS-1

اتصال الشبكة

النماذج المدعومة:

2014 إلى 2019

لـ (تويوتا ليفين)
لـ (كورولا)
بالنسبة لـ RAV4
لـ (برادو)
لـ Land Cruiser
لـ (كامري)
لـ (هايلاندر)
من أجل ريز
لـ (سيينا)
لـ (هياس)
لـ (هيلوكس)
لـ (كراون كلوجر)
لـ Aygo مع مربع IMMO F3-F4-K6-S6

ملاحظة:هذا ليس متوافقًا مع النماذج الأمريكية مع مفاتيح شفرة الرقاقة. بالنسبة لهذه النماذج، يرجى استخدام وظيفة إعادة تعيين IMMO التي تدعمها X100PAD3/X100PAD Elite/X100MAX.

طريقة الاتصال

قم بتوصيل جهاز OBD عبر:

توصيل KC100/KC501 إلى الجهاز عبر USB وإعداد KS-1
قم بتوصيل الجهاز (أو مربع VCI) مع محول M822 باستخدام الكابل الرئيسي.
قم بتوصيل كابل تويوتا بالسيارة باستخدام منفذ OBD
أخرج شريط البطارية من السيارة واستخدم شريط البطارية لربط الكابل بالبطارية.
أخرج الفيوز من صندوق الفيوز ثم قم بتوصيل الكابل به
ابحث عن منفذ 12 فولت من كابل تويوتا وربطه بمنفذ 12 فولت من الكابل الرئيسي

ملاحظة:

بالنسبة للنماذج المختلفة ، قد لا تكون طريقة الاتصال هي نفسها. في بعض الأحيان تكون هناك حاجة إلى كابل تمديد ، وقد يكون الفيوز مختلفًا.الرجاء التحقق من أقراص XTOOL للحصول على مخطط الأسلاك التفصيلي عند توصيلها بالسيارة وصندوق الصمود.

وصل على المقعد:

توصيل KC100/KC501 إلى الجهاز عبر USB وإعداد KS-1
قم بتوصيل جهاز التثبيت إلى كابل مقعد تويوتا
قم بتوصيل الكابل الرئيسي و كابل مقعد تويوتا عبر محول M822
قم بتوصيل محول 12 فولت DC إلى الكابل الرئيسي.

كيفية فعل كل مفاتيح فقدت لتويوتا 8A مع M822:

1. افتح برنامج تويوتا (V26.90 أو أعلى) واذهب من خلال هذه القوائم: بواسطة النوع All blade Key lost ((8A). بعد ذلك ، ستظهر هذه القائمة.
2. حدد قراءة بيانات جهاز إيقاف الحركة. سوف يلاحظ لك للاتصال بالشبكة، ثم يخبرك كيفية الاتصال بالسيارة. يرجى التحقق من رسم بياني للاتصال المفصل.
3بعد توصيله بالسيارة بشكل صحيح، انقر على "OK" وسيقوم الجهاز باستخرج البيانات من جهاز التثبيت. هذا لن يستغرق أكثر من 3 دقائق لذا يرجى الانتظار بصبر.
4بعد قراءة البيانات، يمكنك تسمية ملف البيانات وحفظه في مجلد Adapter/Toyota
5الآن من فضلك أقطع الاتصال مع محول M822 و أعد السيارة إلى حالتها الأصلية
6تأكد من أن KC100 / KC501 متصلة و KS-1 جاهزة، والجهاز لا يزال متصلة بالشبكة، ثم انقر على "توليد 8A مفتاح محاكاة" القائمة،واختيار ملف البيانات الذي قمت بحفظه من قبل.
7. حدد موقع المفتاح. يرجى ملاحظة أن جميع المواقع لديها معرف داخلها، ولكن بعضها فقط يتوافق مع مفتاح مسجل. عادة (إذا لم يكن هناك أي مفاتيح تم حذفها) ،المفتاح الموقع 1 أو 2 لديه مفتاح مسجل في الداخل.
8. قم بتوصيل KC100 أو KC501 بالجهاز، ووضع KS-1 داخل الفتحة. سيتم إنشاء مفتاح رئيس فرعي محاكي.
9. بعد توليد المفتاح المحاكي، يرجى التحقق مما إذا كان يمكن استخدام المفتاح المحاكي. إذا لم يكن كذلك، يرجى تكرار الخطوة 6-8, وتذكر أن تغير إلى موقف مفتاح آخر. للتحقق من المفتاح المحاكي،أخرج الشريحة من المفتاح غير المبرمج، ضع KS-1 بالقرب من مفتاح التشغيل، وإدخال المفتاح ومعرفة ما إذا كان يمكن تشغيل السيارة. ضوء مؤشر إيقاف الحركة سوف تغلق أيضا.
10. إذا كان المفتاح يمكن استخدامه، يرجى الانتقال إلى وظيفة برمجة OBD. مع مفتاح رئيس فرعي محاكاة، وبقية العملية ستكون نفس إضافة مفتاح.نقترح عليك التحقق من عدد المفاتيح المسجلة أولاً.
ملاحظة: لا يتم عرض KS-1 الذي تم محاكيته كمفتاح مسجل لذلك لن يتم عرضه على أرقام المفتاح.
11انقر فوق ′′إضافة مفتاح′′، تحقق من الإشعار الذي يظهر، ثم ضع KS-1 بالقرب من مفتاح التشغيل، وإدخال المفتاح الجديد (بدون رقاقة) إلى مفتاح التشغيل وتشغيله.
12عندما يضيء مؤشر إيقاف التشغيل باستمرار، قم بإيقاف التشغيل، وأخرج المفتاح الجديد، ووضع الشريحة داخل المفتاح الجديد، وإدخال المفتاح داخل مفتاح التشغيل.لا تشغيل الإشعال.
13. الآن مؤشر التثبيت سوف يلمع. انتظر حوالي دقيقة واحدة، ونرى ما إذا كان المؤشر يضيء. إذا كان المؤشر يضيء، ثم تم إضافة المفتاح، والعملية اكتملت. إذا لم يكن،الرجاء تكرار الخطوة 11-13.
14بعد أن يتم ذلك، تحقق من أرقام المفاتيح مرة أخرى وقارنها بالنتائج السابقة، وانظر ما إذا كان المفتاح مسجل للسيارة.

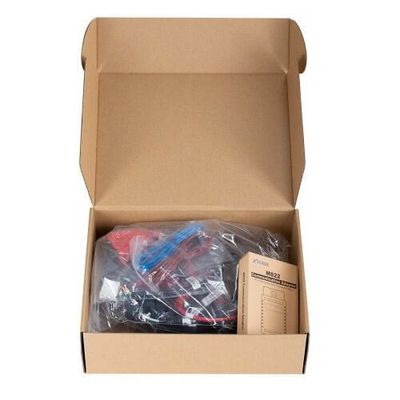

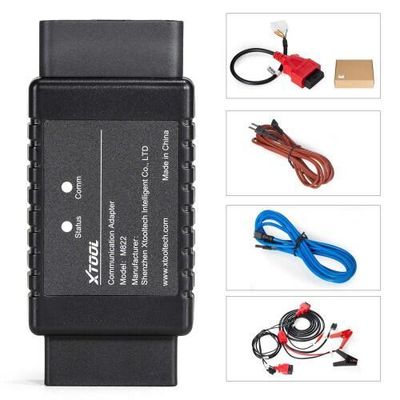

قائمة العبوات:

1 كمبيوتر × XTOOL M822 تويوتا محول
