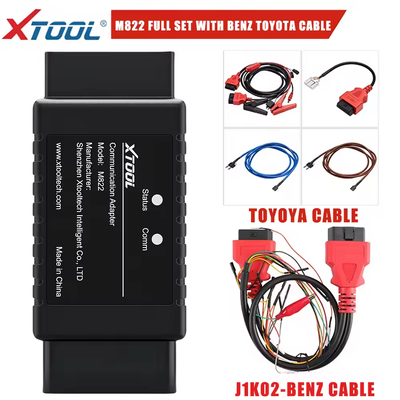

محول XTOOL M822 M821 لبنز كل المفاتيح المفقودة لتويوتا 8A برمجة المفاتيح تحتاج إلى العمل مع مبرمج KC501 لـ PAD3 X100MAX

برنامج مفتاح محول XTOOL M822 لتويوتا 8A / مرسيدس بنز كل المفاتيح فقدت العمل مع XTOOL X100 PAD3 X100 MAX IK618 IP616 IP819 IP819TP.يمكنك توفير ما يصل إلى 65٪ من وقت الحساب على العمليةأو أنقاذك من توصيل محاكي المفاتيح في وخارج مئات المرات.

• لـ (تويوتا 8 أيه) كل مفاتيح الشفرة مفقودة البرمجة
• 2014-2019 لـ TOYOTA 4A / 8A برمجة مفتاح ذكي
• خالية من الرمز
• إضافة المفتاح / جميع المفاتيح مفقودة
• لا حاجة لمفاتيح متخصصة

XTOOL X100 PAD3 ، X100 PAD3 SE ، X100 MAX ، D8 ، D8BT ، D9 ، D9PRO ، A80 ، A80PRO ، A80PRO MASTER ، IP616 ، IP819 ، IP819TP ، IK618

• XTOOL Tablet (خذ X100PAD Elite كمثال XTOOL X100 PAD3، X100 PAD3 SE، X100 MAX، D8، D8BT، D9، D9PRO، A80، A80PRO، A80PRO MASTER، IP616، IP819، IP819TP، IK618)
• الكابل الرئيسي وموصول OBD2-16
• M822 محول الاتصالات
• تويوتا 8A السلكية المتخصصة السلكية
• المبرمج الرئيسي KC100
• محاكي مفتاح تويوتا KS-1
• اتصال الشبكة

• 2014 إلى 2019
• لـ (تويوتا ليفين)
• لـ (كورولا)
• بالنسبة لـ RAV4
• لـ (برادو)
• لـ Land Cruiser
• لـ (كامري)
• لـ (هايلاندر)
• من أجل ريز
• لـ (سيينا)
• لـ (هياس)
• لـ (هيلوكس)
• لـ (كراون كلوجر)
• لـ Aygo مع مربع IMMO F3-F4-K6-S6

ملاحظة: هذا ليس متوافقًا مع النماذج الأمريكية مع مفاتيح شفرة الشريحة. لهذه النماذج،يرجى استخدام وظيفة إعادة تعيين IMMO التي تدعمها X100PAD2/X100PAD3/X100PAD3 SE/X100MAX /IK618/D8/D8BT/IP616/IP819/IP819TP/A80/A80 PRO/A80 PRO MASTER/PS90/D9/D9 PRO.

M822 + J1K02 كابل بنز لشركة مرسيدس-بنز يتم استخدام محول الاتصالات المفقود جميع المفاتيح لإنهاء وتحسين جميع برامج فقدان المفاتيح لمجموعات مرسيدس-بنز متعددة.

ملاحظة: يجب استخدام محول M822 مع أجهزة برمجة مفتاح XTOOL المتقدمة على سبيل المثال: X100 Pad3 / X100 Max و KC501 Key Programmer.

• 1. منفذ OBD-16: يستخدم للاتصال بـ J1Z02_لكابلات الاتصال BENZ أو للاتصال بوحدة EIS / EZS عبر كابلات DuPont.

  * تحذير: لا تتصل بمنفذ OBD على السيارة مباشرة.

• 2. ضوء الحالة: يظهر حالة الطاقة من المحول. عندما تكون الأضواء الحمراء مضاءة، فإنه يشير إلى أن الطاقة تعمل.

• 3ضوء الاتصال: يظهر حالة الاتصال من المحول. عندما تكون الأضواء الزرقاء مضاءة، فإنه يشير إلى أن المحول يتواصل مع اللوحة.

• 4منفذ DB15: يستخدم للاتصال بالكابل الرئيسي لأقراص XTOOL.

  *ملاحظة: قبل توصيله إلى محول M822، يرجى فصل جهاز توصيل OBD2-16 عن الكابل الرئيسي.

• 1توصيل KC100 / KC501 إلى الجهاز عن طريق USB وإعداد KS-1
• 2قم بتوصيل الجهاز (أو صندوق VCI) مع محول M822 باستخدام الكابل الرئيسي.
• 3. قم بتوصيل كابل تويوتا بالسيارة باستخدام منفذ OBD
• 4أخرج شريط البطارية من السيارة واستخدم شريط البطارية لربط الكابل بالبطارية
• 5أخرج الفيوز من صندوق الفيوز ثم قم بتوصيل الكابل به
• 6ابحث عن منفذ 12 فولت من كابل تويوتا وربطه بمنفذ 12 فولت من الكابل الرئيسي

ملاحظة: بالنسبة للنماذج المختلفة ، قد لا تكون طريقة الاتصال هي نفسها. في بعض الأحيان تكون هناك حاجة إلى كابل تمديد ، وقد يكون الفيوز مختلفًا.الرجاء التحقق من أقراص XTOOL للحصول على مخطط الأسلاك التفصيلي عند توصيلها بالسيارة وصندوق الصمود.

• 1توصيل KC100 / KC501 إلى الجهاز عن طريق USB وإعداد KS-1
• 2. قم بتوصيل جهاز التثبيت إلى كابل مقعد تويوتا
• 3. قم بتوصيل الكابل الرئيسي و كابل مقعد تويوتا عن طريق محول M822
• 4. قم بتوصيل محول 12 فولت DC إلى الكابل الرئيسي

1.

   (1) افتح البرنامج لتويوتا (V26.90 أو أعلى) واذهب من خلال هذه القوائم: بواسطة النوع All blade Key lost ((8A). بعد ذلك، ستظهر هذه القائمة.

2.

   (2) حدد قراءة بيانات جهاز إيقاف الحركة. سوف يلاحظ لك الاتصال بالشبكة، ثم يخبرك كيفية الاتصال بالسيارة. يرجى التحقق من رسم بياني التوصيل للحصول على طريقة اتصال مفصلة.

3.

   (3) بعد توصيله بالسيارة بشكل صحيح، انقر فوق "OK" وسيقوم الجهاز باستخرج البيانات من جهاز التثبيت. هذا لن يستغرق أكثر من 3 دقائق لذا يرجى الانتظار بصبر.

4.

   (4) بعد قراءة البيانات، يمكنك تسمية ملف البيانات وحفظه في محول / مجلد لتويوتا.

5.

   (5) الآن من فضلك فك الجهاز المتحول M822 و أعد السيارة إلى حالتها الأصلية.

6.

   (6) تأكد من أن KC100/KC501 متصلة وأن KS-1 جاهز، وأن الجهاز لا يزال متصل بالشبكة، ثم انقر فوق قائمة "توليد مفتاح محاكاة 8A".واختيار ملف البيانات الذي قمت بحفظه من قبل.

7.

   (7) حدد موقع المفتاح. يرجى ملاحظة أن جميع المواقف لديها معرف داخلها، ولكن بعضها فقط يتوافق مع مفتاح مسجل. عادة (إذا لم يكن هناك أي مفاتيح تم حذفها) ،المفتاح الموقع 1 أو 2 لديه مفتاح مسجل في الداخل.

8.

   (8) قم بتوصيل KC100 أو KC501 بالجهاز، ووضع KS-1 داخل الفتحة. سيتم إنشاء مفتاح الرئيس الفرعي المحاكي.

9. (9) بعد توليد المفتاح المحاكاة، يرجى التحقق مما إذا كان يمكن استخدام المفتاح المحاكاة. إذا لم يكن كذلك، يرجى تكرار الخطوة 6-8, وتذكر لتغيير إلى موقف مفتاح آخر. للتحقق من المفتاح المحاكاة،أخرج الشريحة من المفتاح غير المبرمج، ضع KS-1 بالقرب من مفتاح الإشعال

10.

    (10) إذا كان المفتاح يمكن استخدامه، يرجى الانتقال إلى وظيفة برمجة OBD. مع المفتاح الرئيسي الفرعي المحاكاة، فإن بقية العملية ستكون نفس إضافة مفتاح.نقترح عليك التحقق من عدد المفاتيح المسجلة أولاً.

11. *ملاحظة: لا يتم عرض KS-1 الذي تم محاكيته كمفتاح مسجل لذلك لن يتم عرضه على أرقام المفتاح.



    (11) اضغط على "إضافة مفتاح" ، تحقق من الإشعار الذي يظهر ، ثم ضع KS-1 بالقرب من مفتاح التشغيل ، وإدراج المفتاح الجديد (بدون رقاقة) إلى مفتاح التشغيل وتشغيله.

12.

    (12) عندما يضيء مؤشر إيقاف التنقل باستمرار ، قم بإيقاف التشغيل ، واخرج المفتاح الجديد ، وترتيب الشريحة داخل المفتاح الجديد ، وإدخال المفتاح داخل مفتاح التشغيل.لا تشغيل الإشعال.

13.

    (13) الآن مؤشر التثبيت سوف يلمع. انتظر حوالي دقيقة واحدة، ونرى ما إذا كان المؤشر ينطلق. إذا كان المؤشر ينطلق، ثم تم إضافة المفتاح، والعملية اكتملت. إذا لم,الرجاء تكرار الخطوة 11-13

14.

    (14) بعد أن يتم ذلك، تحقق من أرقام المفاتيح مرة أخرى وقارنها بالنتائج السابقة، ومعرفة ما إذا كان المفتاح قد تم تسجيله للسيارة.

• الرجاء التحقق من الصور في الجهاز عند توصيل محول M822 ووحدة EIS/EZS عبر كابل بنز.
• > يجب توصيل محاكي الأشعة تحت الحمراء لمركبة مرسيدس بنز في فتحة الوحدة عند التشغيل.
• > بالنسبة للأجهزة التي تأتي مع صندوق VCI، قم بتوصيل محول M822 مع صندوق VCI باستخدام الكابل الرئيسي، وابق صندوق VCI متصل بالجهاز عبر Bluetooth.يمكنك التحقق من تفاصيل الاتصال لهذه الأجهزة في الجهاز.
