الصندوق الكامل للبروتوكول OBD2 GODIAG GT105 Plus القفز العالمي للشريحة

وصف المنتج

يعد GODIAG GT105 مناسبًا للعمل في الهواء الطلق، حيث يستمد الطاقة من بطارية السيارة ويحولها إلى مصدر طاقة DC12V لشحن 12 فولت، أو طاقة البرمجة، أو مصدر طاقة مستقل لمعدات التشخيص.

يتم استخدام وصلة العبور الشاملة obd2 للبروتوكول الكامل لتوصيل وحدة التحكم الإلكترونية لبرمجة وحدة التحكم الإلكترونية عبر طريقة obd2 مثل MMPS، FGTECH، KESSV2، BYSHUT، DISPROG، إلخ.

صندوق الاختراق GODIAG GT105 Obd II، مساعد obd بالإضافة إلى بروتوكول كامل obd2، وصلة عالمية

أبرز النقاط:

1. آمن وسهل التشغيل لـ IMMO: لتجنب تفكيك وحدة التحكم الإلكترونية في FORD وMitsubishi وVolkswagen بسبب ماس كهربائي.

2. المساعدة في اكتشاف الاتصال: عندما تستخدم جهازًا للاختبار على السيارة ويشير إلى عدم وجود اتصال، يمكنك استخدام مساعد GT105 obd لتوصيله بالسيارة، واكتشاف ما إذا كان هناك اتصال بين السيارة ومساعد GT105 obd. إذا لم تكن هناك مشكلة في الاتصال بين السيارة وGT105، فربما يكون جهازك معيبًا أو غير مدعوم.

3. يتم استخدام وصلة العبور الشاملة obd2 للبروتوكول الكامل لتوصيل وحدة التحكم الإلكترونية لبرمجة وحدة التحكم الإلكترونية عبر طريقة obd2 مثل MMPS، FGTECH، KESSV2، BYSHUT، DISPROG، إلخ.

4. يستبدل تمامًا كابل XHORSE All Keys Lost لـ Ford 2016- Smart Key AKL مع إنذار نشط

وصف:

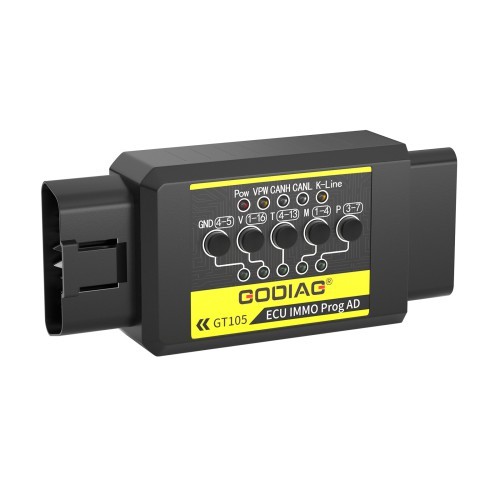

GODIAG ECU IMMO Prog AD GT105 هو محول اتصال خاص تم تطويره لفنيي صيانة السيارات، وفنيي مطابقة IMMO، ومهندسي برمجة ECU، وما إلى ذلك. يتم استخدامه لدائرة قصر OBD2 في السيارة لمطابقة تنشيط IMMO، وتشخيص وحدة التحكم الإلكترونية وتوصيل البرمجة، وسحب الطاقة من بطارية السيارة لصيانة المركبات في الهواء الطلق في الموقع. تم تجهيز GT105 بمؤشرات اتصال الإشارة PWM+(PIN2)، CANH(PIN6)، CANL(PIN14)، K-line(PIN7). عندما يكون هناك اتصال للبيانات، سيومض مؤشر البروتوكول المقابل، وبالتالي يمكن الحكم على حالة الاتصال ويمكنك أيضًا تحديد ما إذا كان جهاز البرمجة التشخيصية قادرًا على الاتصال. GT105 مناسب للعمل في الهواء الطلق، حيث يستمد الطاقة من بطارية السيارة ويحولها إلى مصدر طاقة DC12V للشحن 12 فولت، أو طاقة البرمجة، أو مصدر طاقة مستقل لمعدات التشخيص.

سمات:

-خط اتصال ECU كامل البروتوكول لتعديل طاقة برمجة ECU

-OBD2 جسم PIN 4 GND المستقل، إشارة PIN5 GND للبرمجة الخاصة لبعض الوحدات.

-يمكن تبديل PIN4 وPIN5 بين الدائرة القصيرة وغير الدائرة القصيرة.

-معيار OBD2 PIN4 المستقل، PIN5.

- مقعد نسائي من النحاس النقي يدعم الإدخال والإزالة المتكرر، وله عمر خدمة طويل.

- مشبك بطارية معالج برذاذ الملح الصديق للبيئة بسمك 0.5 ملم.

- يعتمد كابل بطارية السيارة DC على كابل مغلف ثنائي النواة مقاس 0.75 مم²، والذي يدعم واجهة DC5.5*2.5/ DC5.5*2.1.

- يحتوي موصل التيار المستمر على فتيل 7A قابل لإعادة الضبط.

-واجهة طاقة تيار مستمر، موصل طاقة مختبري مخصص.

-OBD2 العبور العالمي ذو نوعية جيدة.

وظائف المنتج:

1. يتم توصيل وصلة العبور العالمية obd2 بوحدة التحكم الإلكترونية، ويتم تشخيص وحدة التحكم الإلكترونية بواسطة معدات تشخيص البرمجة. (مع MPPS، وFGTech، وKess V2، وما إلى ذلك، لقراءة وكتابة بيانات وحدة التحكم الإلكترونية، واستنساخ وحدة التحكم الإلكترونية، وضبط وحدة التحكم الإلكترونية)

2. يوفر GT105 مصدر طاقة غير منقطع أثناء عملية استبدال بطارية السيارة لحماية بيانات وحدة التحكم الإلكترونية في السيارة من الضياع بسبب انقطاع التيار الكهربائي. لم يتم قفل النظام الصوتي، ولا يتم فقدان بيانات IMMO، ولا يحتاج جهاز التحكم عن بعد إلى إعادة ضبطه، ولا يحتاج منظم النوافذ إلى إعادة ضبطه، ولا يحتاج صمام الخانق إلى إعادة مطابقته. لن يتم إضاءة ضوء الخطأ. لن تظهر أي رموز خطأ. يوفر GT105 التأمين الداخلي للمستخدمين.

3. يمكن لـ GT105 الحصول على طاقة 12 فولت من بطارية السيارة. (بالنسبة لمعدات البرمجة مثل Xhorse Key Tool Plus Pad، أو VVDI Prog، أو CGDI Prog، أو IM608، أو قراءة BMW، أو Benz، أو IMMO ECU في الهواء الطلق، أو توفير مصدر طاقة 12 فولت لقراءة بيانات وحدة التحكم الإلكترونية الخاصة بالسيارة الأخرى. قم بتوفير الطاقة لآلات قطع المفاتيح التي تعمل بالطاقة 12 فولت لتحقيق إصلاح المركبات المعيبة في الهواء الطلق في الموقع.)

4. بعد عام 2016، تم فقدان جميع مفاتيح Ford الذكية، وتتعاون GT105 مع معدات VVDI (OBDSTAR AUTEL) وغيرها من معدات مطابقة IMMO لبرمجة المفاتيح.

5. GT105-فقدت جميع مفاتيح السيارة المطابقة --- استيقظ العداد أو استيقظ وحدة التحكم الإلكترونية IMMO. (دعم VAG الجيل الرابع والخامس من IMMO، ومزامنة Toyota ECU، ومطابقة مفتاح التحكم عن بعد المفقودة بالكامل من Mitsubishi أو إعداد مفتاح التحكم عن بعد المفقود بالكامل، وسيارة Porsche Cayenne القديمة لتعلم مفتاح IMMO.)

6. يمكن لضوء مؤشر VPW CANH CANL K-Line الحكم على حالة الاتصال بين السيارة وجهاز البرمجة التشخيصية. (إذا كان الجهاز المتصل يمكنه تحديد ما إذا كان الجهاز يمكنه إرسال اتصال، فما عليك سوى تحديد ما إذا كانت البرمجة التشخيصية طبيعية.)

7. وصلة عبور عالمية - تدعم التيار المستمر وحماية السلامة، رأس الموز، منفذ توصيل مخصص لإمداد الطاقة ببرمجة فائقة.

8. وصلة العبور العالمية - GND4 و GND5 المستقلة تلبي احتياجات برمجة وحدة التحكم الإلكترونية الخاصة. (ملاحظة: يتم الضغط على مفتاح GND4-5 عادةً لجعله مضيء. عندما تحتاج بعض وحدات التحكم الإلكترونية إلى الاتصال بشكل مستقل بـ GND4 وGND5، حرر المفتاح.)

9. وصلة عبور عالمية - مع مفتاح تناظري للإشعال، ومجهز بكابل توصيل كبير و2 صغير مخصص للإشعال. (بعد الضغط على مفتاح الإشعال ING، سيكون لخط "ING12V" 12 فولت. هذا هو مفتاح الإشعال التناظري. لأنه عندما تقرأ بعض الأجهزة بعض وحدات التحكم الإلكترونية، سيطالب الجهاز بتشغيل أو إيقاف تشغيل مفتاح الإشعال.)

10. مع مقطع التمهيد GND 4 #. التعاون مع MPPS، FGTECH، KESSV2، إلخ. [خط K مزدوج، خط CAN مزدوج] تم تصميم 3 مقابس طاقة كبيرة و2 صغيرة، و4 GNDs كبيرة، و4 GNDs صغيرة لتلبية احتياجات اتصال البرمجة.

عرض الوظائف:

أ. قم بتوصيل وحدة ECU، ومصدر طاقة خاص لقراءة وكتابة بيانات ECU، واستنساخ ECU، والبرمجة والتعديل.

مخطط اتصال موصل الطاقة المخصص للبرمجة.

مخطط اتصال MPPS ECU

مخطط اتصال KESS V2 ECU

B. يوفر GT105 مصدر طاقة غير منقطع أثناء عملية استبدال بطارية السيارة لحماية بيانات وحدة التحكم الإلكترونية في السيارة.

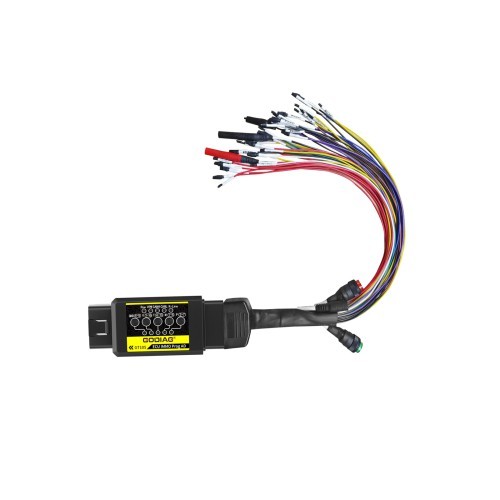

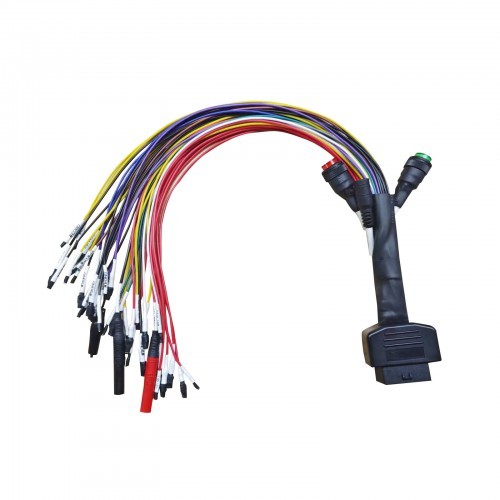

ج. وصلة عبور عالمية obd2

د. بعد عام 2016، عندما فقدت جميع مفاتيح Ford الذكية، تتعاون GT105 مع معدات VVDI (OBDSTAR، AUTEL) وغيرها من معدات مطابقة IMMO لبرمجة المفاتيح.

فقدت جميع مفاتيح السيارة المطابقة --- استيقظ العداد أو استيقظ وحدة التحكم الإلكترونية IMMO. (دعم VAG الجيل الرابع والخامس من IMMO، ومزامنة Toyota ECU، ومطابقة مفتاح Mitsubishi المساعدة المفقودة بالكامل أو إعداد مفتاح التحكم عن بعد المفقود بالكامل، وسيارة Porsche Cayenne القديمة لتعلم مفتاح IMMO.)

يمكن لضوء مؤشر E.VPW CANH CANL K-Line الحكم على حالة الاتصال بين السيارة وجهاز البرمجة التشخيصية. (إذا كان الجهاز المتصل يمكنه تحديد ما إذا كان الجهاز يمكنه إرسال اتصال، فما عليك سوى تحديد ما إذا كانت البرمجة التشخيصية طبيعية.)

F. IMMO AD Ford فقدت جميع المفاتيح الذكية، ومعدات VVDI (OBDSTAR، AUTEL) وغيرها من معدات IMMO المطابقة. لمطابقة جميع الخسارة، تحتاج إلى فصل بطارية السيارة، وتوصيل القطب السالب للبطارية عبر obd5، وتوصيل الدبوس 16 بالقطب الموجب للبطارية 12 فولت.

مثال: استخدم Xhorse Key Tool Plus Pad لمطابقة طراز Ford الجديد بعد عام 2017. في حالة فقدان جميع المفاتيح، تكون السيارة في حالة إنذار، ولا يمكن استخدام الجهاز اللوحي للمطابقة. إذا كنت تريد مطابقة المفاتيح، فيجب عليك تحرير حالة IMMO.

إذا دخلت السيارة إلى حالة IMMO. افصل القطب الموجب للبطارية كما يطلب منك الجهاز، ثم قم بتوصيل بطارية السيارة بكابل محول الطاقة GT105، كما توضح الصورة.

(في عملية مطابقة المفاتيح، يتم دائمًا الحفاظ على مصدر الطاقة الخارجي بجهد 12 فولت، ولا حاجة لفصله)

اتبع الإرشادات الموجودة على Xhorse Key Tool Plus Pad لمطابقة المفاتيح.

G. تتطابق جميع مفاتيح السيارة المفقودة --- استيقظ العداد أو استيقظ وحدة التحكم الإلكترونية IMMO.

بورش وفولكس فاجن الجيل الرابع الذكي، مفتاح بطاقة الجيل الخامس (قائمة الموديلات: A6L Touareg A4 Q5 A7 الجديد) يضيء الجهاز، ويتم توصيل أداة مطابقة المفاتيح لجمع البيانات. بعض أدوات السيارة لا تضيء، ولكن يمكن أيضًا إجراء عملية جمع البيانات، على سبيل المثال: A6L Q7.

تستبدل H.Toyota وحدة التحكم الإلكترونية للمحرك، وتحتاج وحدة التحكم الإلكترونية IMMO إلى المزامنة، أو يمكن لبعض معدات مطابقة المفاتيح مطابقة جميع المفاتيح المفقودة لمركبات Toyota

I. فقد مفتاح Mitsubishi جميع إعدادات مفتاح التحكم عن بعد المتطابقة أو المفقودة.

J. التعلم الأساسي لـ IMMO لبورشه كايين القديمة

K. جمع الطاقة العملية في الهواء الطلق

عندما لا يتمكن صانع الأقفال أو مهندس وحدة التحكم الإلكترونية من الحصول على مصدر طاقة 12 فولت في التشغيل الخارجي، يمكنه استخدام كابل محول الطاقة GT105 للحصول على مصدر طاقة 12 فولت من بطارية السيارة.

يوفر الطاقة لقاطع المفاتيح الذي يعمل بجهد 12 فولت

معنى ضوء المؤشر:

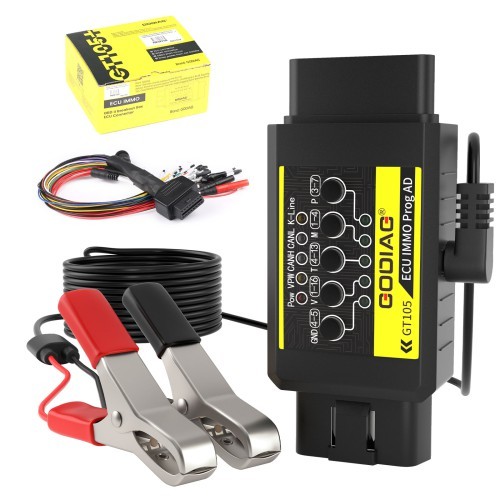

تتضمن الحزمة:

1 قطعة × مضيف GT105

1 × سلك طاقة مع مشبك بطارية

1 قطعة × وصلة عبور obd2 كاملة البروتوكول

3 قطعة × المقاومة الكهربائية
