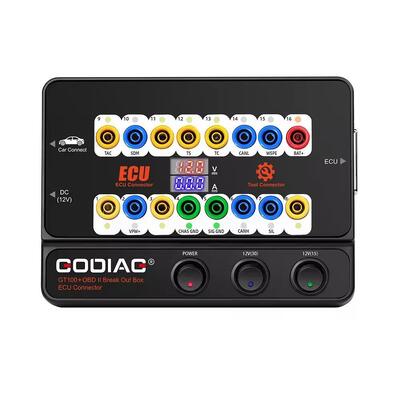

لـ BMW GODIAG GT100+ GT100 Pro ECU Connector OBDII Break Out Box FEM/BDC CAS4/CAS4+ منصة اختبار لـ VVDI2/IM608/K518ISE
تفاصيل المنتج
| Update | After 1 Years, Please buy Update Service | Warrenty | One Year |
|---|---|---|---|
| Delivery Time | One Work Day | Multi-Language | English, French and Simplified Chinese |
| Item Name | GT100+ AUTO TOOLS OBD II Break Out Box ECU Connector | Feature | Compatible with a lot of devices |
| Function | ECU Connector | Type | Car Diagnostic Cables and Connectors |
| إبراز | موصل وحدة التحكم الإلكترونية BMW صندوق تفريغ OBDII,منصة اختبار FEM BDC CAS4,مبرمج VVDI2 IM608 K518ISE,FEM BDC CAS4 test platform,VVDI2 IM608 K518ISE programmer |
||
منتوج وصف
غودياغ GT100 + GT100 برو OBDII مكافحة الكترونية
العرض الحالي
غودياغ GT100+ أبرز
غودياغ GT100+ أبرز
-
ضمان سنة واحدة.
-
تستخدم مع KESS V2 و Ktag
-
اتصال ECU + كاشف بروتوكول OBDII + عرض تيار إلكتروني
-
يمكن تمديد الكابل، مع محول خصيص اختياري
-
متوافق مع أدوات من إطلاق، AUTEL، فوكسويل، XHORSE، VXDIAG، CGDI...
-
تحويل واجهة تشخيص OBD1 إلى واجهة تشخيص OBD2 القياسية
-
تستخدم في منصة اختبار BMW-CAS4 Adapter للكشف عما إذا كان برمجة مفتاح CAS4 تعمل بشكل مثالي أم لا
جي تي 100+ برو مقابل جي تي 100
-
GT100+ يضيف عرض التيار الإلكتروني.
-
GT100+ يضيف بروتوكول CANBUS للتواصل
-
إعادة تعيين الأداة / جهاز التثبيت عند فقدان جميع المفاتيح
غودياغ GT100+ هو أحدث منصة اختبار للكشف عن بروتوكول الاتصال OBDII وصيانة ECU / التشخيص / البرمجة / الترميزالجهاز ونظام مكافحة السرقة مجبرين على التنشيط عن طريق الدائرة القصيرة.
يحتوي GT100 + على عرض الجهد والتيار. وهو مريح لمهندسي الصيانة للحكم على حالة العمل الحالية لـ ECU.
يمكنه تحويل واجهة OBD2 للسيارة إلى 16 دبوسًا للكشف عن الإشارة وتحويل المستوى الكهربائي. قادر على توصيل الوحدات الفردية أو الوحدات المتعددة للسيارة.يمكن توصيله بأي أداة تشخيصية لتحديد ما إذا كانت اتصالات السيارة جيدة أم لايمكن أن يوفر أيضا الطاقة للسيارة عند تغيير البطارية لتجنب ضياع بيانات وحدة التحكم في السيارة، وتقفل تلقائيا، والتحكم عن بعد المفتاح يفشل والضوء خطأ يتحول على.
دليل GODIAG GT100+ الوظائف والتشغيل
- من خلال توصيل السيارة وأداة التشخيص عبر نظام OBDII، سيقوم مصباح LED في نظام Godiag GT100+ بإشارة ما إذا كانت واجهة تشخيص نظام OBDII لديها اتصال جيد مع السيارة.
- مراقبة الجهد من واجهة OBDII المركبة وعرضه في الوقت الحقيقي.يرجى إيقاف التشخيص والبرمجة لتجنب عدم قدرة المركبة على بدء التشغيل / فقدان البيانات / قفل الوحدة.
معنى المؤشر
| 1. مصنع مخصص 2سلك SJE1850 3. مصنع مخصص 4. إرسال الطاقة 5إشارة أرضية 6. SAEJ2284 7. ISO9141-2& iso، DIS4230-4K الأسلاك 8. مصنع مخصص |
9. مصنع مخصص 10سلك SJE1850 11. مصنع مخصص 12. مصنع مخصص 13. مصنع مخصص 14. SAEJ2284 15. ISO9141-2 & ISO/DIS 4230-4L الأسلاك 16بطارية السيارة إيجابية |
1يستخدم للتحقق مما إذا كانت أداة التشخيص / البرمجة / الترميز قادرة على إرسال إشارات الاتصال.
2اتصال ECU: اتصال وحدة واحدة
GODIAG GT100 + متصلة بوحدة ECU واحدة ، مريحة للمستخدم للقيام بالتشخيص والبرمجة من وحدة واحدة.
3.مفتاح برنامج GT100+ لشركة فولكسفاغن، لشركة بورشه، لشركة ميتسوبيشي إلخ مع فقدان جميع المفاتيح - تنشيط الجهاز أو وحدة التثبيت.
A. لبرنامج للفولكسفاغن الجيل الرابع / الجيل الخامس فقدت جميع المفاتيح (على سبيل المثال: A6L Touareg A4 Q5 A7 الجديدة) ، يرجى استخدام GT100 + إلى اتصال الموز الدائرة القصيرة PIN 16----PIN 1 لإضاءة لوحة القيادة,بعد ذلك استخدم أداة المبرمج الرئيسي للاتصال مع المحول الإناث من GT100 + لجمع البيانات. لن يتم إضاءة بعض لوحات أجهزة السيارة ، ولكن يمكن أيضًا جمع البيانات ، على سبيل المثال: A6L Q7.
ب. لاستبدال ECU المحرك لتويوتا أو لاستخدام بعض المبرمجين مفتاح لبرمجة تويوتا عندما فقدت جميع المفاتيح، فإنه يحتاج إلى انقطاع قصير PIN13-PIN4
ج. لبرمجة مفتاح Mitsubishi مع فقدان جميع المفاتيح أو لضبط OBDII عند فقدان جميع المفاتيح عن بعد، يرجى اختصار PIN1-PIN4.
د. لبرمجة مفتاح بورشه كايين مع فقدان جميع المفاتيح أو مع فقدان جميع المفاتيح عن بعد، يرجى انقطاع اتصال قصير PIN3-PIN7.
4وظيفة عرض قيمة الجهد والتيار
على مقعد الاتصال وحدة ECU باستخدام رابط الموز أو db25 واجهة ECU مخصصة، وGodiag GT100 + سوف تعرض قيمة الجهد / التيار.
يمكن للمستخدم أن يرى بصورة بديهية الحالة الحالية لجهاز تحكم الكمبيوتر. لا يوجد عرض حالي أو التيار الحقيقي المعروض غير متسق مع التيار المتوقع للمهندس،ثم يمكنك فورا التحقق ما إذا كان الأسلاك خاطئة، إذا كان التوصيل صحيحا، وقال انه يمكن أن الحكم على أن ECU قد تكون معطلة، لذلك لا داعي لإجراء الاتصالات التشخيصية ويمكن إصلاح مباشرة ECU.
إذا أظهرت الكثير من التيار، ثم يمكنك أيضا تحديد ما إذا كان الكابل متصلة بشكل خاطئ أو الهيئة التشغيلية معطلة.
5)GT100+ الدبوس 1، 9، 3، 11، 12، 13، 8 [المقابلة لموصول الموز الأصفر على الآلة]، هذه واجهة بروتوكول obd2 غير القياسية قد تعرض بروتوكول الاتصال CAN BUS أو K-Line.GT100+ يمكن فقط عرض بروتوكول K- Line PWM VPW+ KWP 2000. GT100 سوف تعرض CANBUS K-Line Pwm Vpw + KWP 2000 بروتوكول الاتصال.
6)التواصل بسرعة مع ECU واحد على مقاعد البحث عن طريق الاتصال مع أداة تشخيص / برمجة ECU.أيضاً تجنب خطر فقدان البيانات في الوحدات الأخرى عند الاختبار مباشرة على المركبة.]
7) وحدات ECU متعددة للسيارة[يهدف إلى حل مشكلة المهندسين والفنيين الذين يحتاجون إلى توصيل وحدات كمبيوتر متعددة أثناء برمجة وحدة، مثل توصيل وحدات كمبيوتر متعددة لبرمجة المفاتيح]
8.) استبدال مصدر الطاقة المساعد للبطارية- وضع توصيل إمدادات الطاقة دون انقطاع.يهدف مصدر الطاقة المساعد إلى توفير الطاقة للسيارة من خلال GT100 + قبل استبدال البطارية للحفاظ على إمدادات الطاقة للسيارةيضمن أن جهاز الكمبيوتر المحمول للسيارة متصل بالطاقة أثناء استبدال البطارية.]
9)يبلغ طول كابل OBD2 من GT100 + 1.4 مترًا ، مما سيحل المشكلة التي لا يكون كابل أداة التشخيص طويلًا بما فيه الكفاية أو أن منفذ تشخيص السيارة ضيق جدًا للاتصال.الرجاء ربط GT100+ أولاً، تشغيل مفتاح الطاقة وسوف ترى الجهد على الشاشة التي يمكن أن تقول ما إذا كان مصدر الطاقة للسيارة هو طبيعي.[الذي يمنع خطر حرق أداة التشخيص والبرمجة بسبب منفذ OBD2 المعدل للسيارة]
10)بالنسبة لسيارات OBD1 القديمة أو منفذ تشخيص خاص، يرجى توصيل GT100 + من خلال سدادة الموز و DB25 القفز.يمكن نقل منفذ تشخيص OBD1 أو منفذ تشخيص خاص إلى منفذ تشخيص OBD2 القياسي.
11)GT100 + سوف تحويل منفذ OBD1 من شاحنة خاصة إلى منفذ تشخيص OBD2 القياسية وفقا للبروتوكول.
12) لمنصة اختبار برمجة BMW CAS4/CAS4+يستخدم لاختبار ما إذا كان المفتاح المبرمج يعمل مع CAS4 بشكل طبيعي
13) لمنصة اختبار برمجة BMW FEM/BDC
14المزيد من الموصلات والوحدات المخصصة قيد التطوير، يرجى الانتظار...
مخطط اتصال الأجهزة:
غودياغ GT100+ Parameter
| البند | المواصفات |
| منفذ التشخيص | أوبدي |
| الجهد العامل | التيار المتردد 9V-24V |
| العمل والقوة | 0.5-0.6W |
| طاقة المحول | مدخل AC100v-240v، مخرج DC12V 1A |
| نطاق درجة حرارة التشغيل | -20 إلى 70 درجة مئوية (-4 إلى 158 درجة فهرنهايت) |
| نطاق درجة حرارة التخزين | -40 إلى 85 °C (-40 إلى 185 °F) |
| البعد | L: 23cm، W:18cm، H:7cm |
تتضمن الحزمة:
1pc x GT100+ مضيف
1 قطعة xOBD 2 في 1 كابل تمديد
1 قطعة xكابل القفز الملون
1pc xإمدادات الطاقة 12 فولت
1pc xمقاومة 120 أوم
ستة أجزاء من غطاء الموز
24 قطعة ملحقات xWire، دوبونت 2.54mm رابط الدبابيس الإناث
