ماسح تشخيصي لشاحنة XTRUCK Y005 - جهاز اختبار مستشعر أكسيد النيتروجين مع بحث تلقائي عن عقدة CAN ودعم متعدد اللغات

الوصف:Xtruck Y005 كاشف مستشعر أكسيد النيتروجين مصمم لمساعدة مهندسي صيانة المركبات على تحديد مشكلة ناقل CAN أو الوحدة بسرعة وسهولة.
باستخدام كاشف مستشعر أكسيد النيتروجين Xtruck Y005، يمكنك العثور على مشاكل عيوب دائرة CAN أو ما إذا كانت وحدة أكسيد النيتروجين تالفة بشكل أسرع.
الوظيفة الرئيسية:

1. اكتشف بسرعة ما إذا كانت هناك مشكلة في خط ناقل CAN أو الوحدة2. اكتشف بسرعة ما إذا كانت وحدة أكسيد النيتروجين تالفة

3. ساعد موظفي الصيانة بسرعة في تحديد المشكلة
قائمة النماذج التي تم اختبارها:
تحديث البرنامج:

تحديث عبر الإنترنت ومجاني

الضمان:ضمان لمدة سنة واحدة، خدمات ما بعد البيع مدى الحياة

كيفية استخدامه؟1. يتم توصيل أحد طرفي خط الاختبار الرئيسي بالجهاز، والطرف الآخر بمستشعر النيتروجين والأكسجين.

2. تسخين مستشعر النيتروجين والأكسجين

3. قم بتوصيل مستشعر النيتروجين والأكسجين، وانقر فوق اختبار مستشعر أكسيد النيتروجين، واختر اختبار مستشعر أكسيد النيتروجين 24 فولت أو 12 فولت4. حدد النموذج المقابل
5. عند اكتمال الاتصال، انقر فوق الزر “Go”، ثم أدخل اختبار مستشعر النيتروجين والأكسجين. بعد 300 ثانية، سيتم عرض تركيز النيتروجين والأكسجين وتركيز الأكسجين. إذا كان مستشعر النيتروجين والأكسجين تالفًا، فستبلغ الآلة عن رمز الخطأ المقابل.
تعليمات التشغيل:

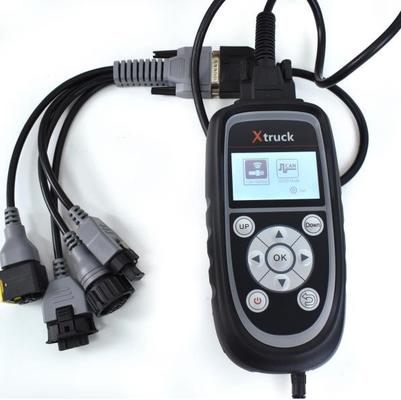

1، طريقة الاتصال بين خط الاختبار الرئيسي والجهاز كما هو موضح على اليمين
2، اضغط على الطاقة لمدة 3 ثوانٍ للدخول إلى القائمة، كما هو موضح على اليمين

1) البحث عن عقدة CAN-busيمكن لهذه الوظيفة المساعدة في العثور على العقدة المفقودة من خلال واجهة OBD التي يمكنها العثور على الجهاز
على ناقل CAN.
الخطوة 1:

يتم توصيل أحد طرفي خط الاختبار الرئيسي بالجهاز، والطرف الآخر متصل بـ
منفذ الكشف عن السيارة OBD.الخطوة 2:
إذا تم توصيل مجموعة الأسلاك بشكل صحيح، فانقر فوق عقدة CAN الخاصة بالجهاز للبحث تلقائيًاانتظر بضع ثوانٍ، وسيبحث الجهاز تلقائيًا عن وحدة CAN الخالية من الأخطاء في السيارة2) جهاز اختبار مستشعر النيتروجين والأكسجين
قم بتوصيل مستشعر النيتروجين والأكسجين، وانقر فوق اختبار مستشعر أكسيد النيتروجين، واختر اختبار مستشعر أكسيد النيتروجين 24 فولت أو 12 فولت.الخطوة 2:
تسخين مستشعر النيتروجين والأكسجين

ملاحظة: يحتاج مستشعر النيتروجين والأكسجين نفسه إلى التسخين لقياس تركيز النيتروجين والأكسجين وتركيز الأكسجين بدقة. إنه يحتاج إلى مصدر طاقة خارجي 24 فولت، أو استخدام طاقة بطارية 24 فولت. إذا لم تتبع الخطوات القياسية، فقد يتسبب ذلك في تلف الجهاز والمركبات، ولا تتحمل الشركة أي مسؤولية قانونية.
الخطوة 3:
قم بتوصيل مستشعر النيتروجين والأكسجين، وانقر فوق اختبار مستشعر أكسيد النيتروجين، واختر اختبار مستشعر أكسيد النيتروجين 24 فولت أو 12 فولت.ملاحظة: يرجى التأكد من أن مصدر طاقة مستشعر النيتروجين والأكسجين هو 24 فولت/12 فولت، سيؤدي الاختيار الخاطئ إلى إتلاف مستشعر النيتروجين والأكسجين.
الخطوة 4: حدد النموذج المقابل
الطريقة 1: حدد “اختبار التعريف التلقائي”، ستحدد الآلة النموذج تلقائيًا وفقًا لمستشعر النيتروجين والأكسجين. (توفر هذه البيانات مرجعًا فقط لموظفي الصيانة، وليس كمعيار وحيد للصيانة.)الطريقة 2: حدد “اختبار التعريف اليدوي”، وحدد يدويًا برنامج الاختبار المقابل وفقًا للأنواع المختلفة من مستشعرات النيتروجين والأكسجين
إذا لم يتم توصيل خط CAN بشكل صحيح، أو كانت هناك مشكلة في مستشعر النيتروجين والأكسجين، فلا يمكن العثور على إشارة CAN.
الخطوة 5:
عند اكتمال الاتصال، انقر فوق الزر Go، ثم أدخل اختبار مستشعر النيتروجين والأكسجين. بعد 300 ثانية، سيتم عرض تركيز النيتروجين والأكسجين وتركيز الأكسجين. إذا كان مستشعر النيتروجين والأكسجين تالفًا، فستبلغ الآلة عن رمز الخطأ المقابل.

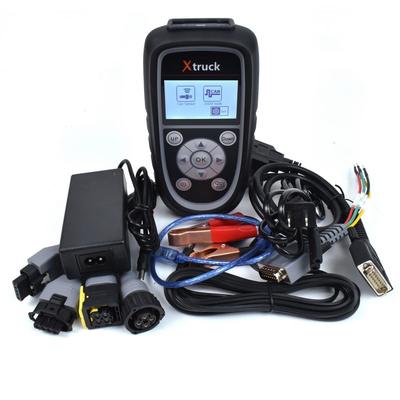

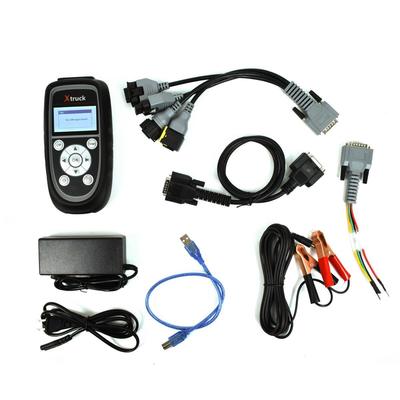

تشمل الحزمة:
1 قطعة × الوحدة الرئيسية Xtruck Y005
1 قطعة × محول الطاقة
1 قطعة × خط اختبار النيتروجين والأكسجين أربعة في واحد


1 قطعة × خط الاختبار الرئيسي DB15

1 قطعة × خط تحديث الجهاز
1 قطعة × خط ولاعة السجائر (ذكر وأنثى)
