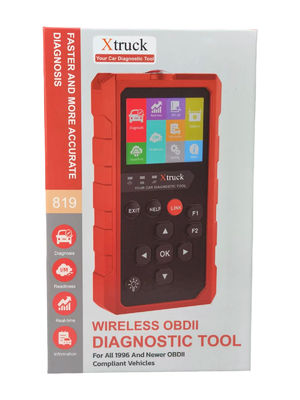

Xtruck 819 كل نظام مسح أداة تشخيص السيارة OBD2

لمراقبة العرض القارئ للشفرة تحديث مجاني

شاحنة X OBDII 819هي أداة تشخيص محترفة للسيارات متوافقة مع نظام OBDII لتشخيص رموز العيوب ، ومراقبة البيانات في الوقت الحقيقي ، وكشف حالة الانبعاثات / البطارية

البروتوكولات المدعومة:

تغطي بالكامل 9 بروتوكولات اتصال رئيسية على متن الطائرة ، بما في ذلك SAE J1850 PWM / VPW ، ISO 9141-2 ، ISO 14230-4 (KWP 5BAUD / FAST) ، ISO 15765-4 (معرّفات CAN 11/29 بت ، معدل البود 500/250kbps) ،التكيف مع معايير الاتصال العالمية للسيارات

المركبات المتوافقة:

يعمل مع أكثر من 10000 مركبة متوافقة مع نظام OBDII، بما في ذلك السيارات والشاحنات والسيارات الرياضية الرياضية والسيارات الصغيرة

طريقة الاتصال:16-pin OBDII Diagnostic Link Connector (DLC) التوصيل المباشر (الاتصال المادي ، بدون Bluetooth) ؛ مطابقة البروتوكول التلقائي بعد تشغيل

قوة التشغيل:تعمل بواسطة بطاريتين AA (حجم 5) ؛ يدعم نطاق فولتاج بطارية السيارة من 9 إلى 18 فولت ، مدمجة في حماية أكثر من التيار

العرض والتشغيل:2شاشة IPS من 8 بوصات (320 × 240 دقة ، قابلة للقراءة في بيئات الضوء القوي / الضبابية) ؛ مجهزة بمفاتيح مادية (مفاتيح الاتجاه ، مفتاح OK ، مفتاح EXIT) + اختصارات قابلة للتخصيص F1/F2 ،تسلسل قائمة واضح

1.قويةالوظيفة

• مراقبة تدفق البيانات في الوقت الحقيقي

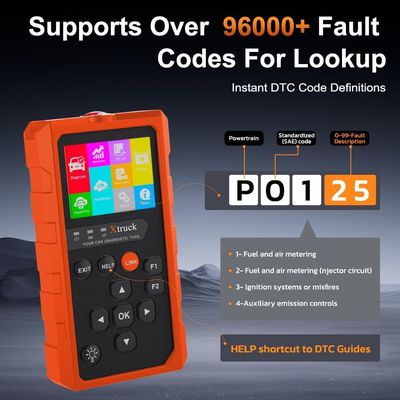

• تشخيص و إزالة شفرة الخطأ
• مشاهدة بيانات الإطار المجمد
• استعادة معلومات المركبة
• مراقبة نظام الانبعاثات
• نتيجة مراقبة أجهزة استشعار الأكسجين
• وضع OBDII المحسن 6
• مراقبة حالة البطارية

2البروتوكول الواسع

تغطي بالكامل 9 بروتوكولات رئيسية:

SAE J1850 PWM/VPW،

ISO 9141-2،

ISO 14230-4 (KWP 5BAUD/FAST)

ISO 15765-4 (معرّفات CAN 11/29 بت،

معدل البود 500/250kbps)

التكيف مع معايير الاتصالات في السلسلة العالمية الرئيسية للسيارات.

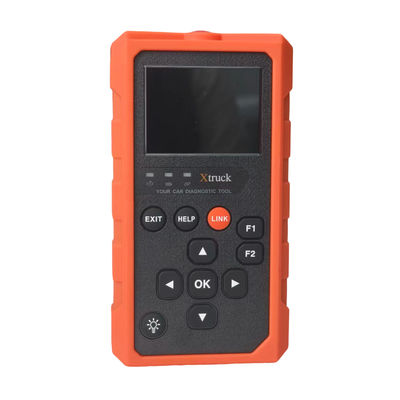

3تصميم المنتج

2.8 بوصة شاشة IPS: دقة 320 × 240 بكسل ، عرض واضح ، يدعم عرض البيانات المستقر في درجات حرارة التشغيل من 0 °C-60 °C ، سهلة القراءة في بيئات الضوء القوي أو الضعيف.

سهلة التشغيل: مجهزة بمفاتيح مادية مثل مفاتيح الاتجاه ، مفاتيح OK ، ومفتاح EXIT ، مع تسلسل هرمي واضح للقائمة ودعم تخصيص مفاتيح الاختصار F1 / F2 ،تسمح للمبتدئين بإتقان منطق العملية بسرعة.

تصميم طاقة موثوق بها: يتم تشغيله بواسطة بطاريتين AA (حجم 5) مع عمر بطارية مستقر ؛ يدعم نطاق فولتاج بطارية السيارة من 9-18 فولت ، مع حماية متضمنة من التيار الزائد لضمان سلامة الجهاز والمركبة.

خفيف الوزن و محمول: الأبعاد 162mm (L) × 88mm (W) × 30mm (H) ، الوزن الصافي 228g، سهلة الحمل، مناسبة للصيانة في الهواء الطلق أو النسخ الاحتياطي على متن الطائرة.

4عملية العملية

التحضير: أطفئ مفتاح إشعال السيارة، وتحديد موقع DLC 16 دبوس (Diagnostic Link Connector) بالقرب من عجلة القيادة الجانبية للسائق؛ فتح حجرة بطارية أداة التشخيص، وتثبيت بطاريات AA 2,إزالة رأس تشخيص OBDII وإدخاله في DLC للسيارة.

الاتصال والدخول: اضغط على زر التشغيل الأحمر الموجود على الجزء العلوي من أداة التشخيص لتشغيل، وتشغيل مفتاح إشعال السيارة (دون تشغيل المحرك) ،انتظر الجهاز ليتطابق تلقائيا مع البروتوكول ودخول الواجهة الرئيسيةاختر "OBD II" عبر مفاتيح الاتجاه واضغط على مفتاح "OK" لدخول قائمة التشخيص.

تشغيل الوظيفة:

قراءة رموز العيب: حدد "قراءة رموز" في قائمة التشخيص واضغط على "OK" لعرض رموز العيب وتعريفاتها.

إزالة رموز الخطأ: حدد "رموز الحذف" ، تأكد من إكمال التطهير ، وستعرض الشاشة "حذف تم!".

عرض البيانات في الوقت الحقيقي: حدد "بيانات PCM الحية" أو "منحنى الوقت الحقيقي" لعرض قيم المعلمات أو تحويل المنحنيات في الوقت الحقيقي.

كشف الانبعاثات:أدخل "إعداد الإدخال/الاستقبال" لعرض حالة كل جهاز مراقبة (OK/INC/N/A) وتحديد امتثال الانبعاثات.

الانتهاء والخروج: بعد التشغيل، اضغط على مفتاح EXIT للعودة إلى الواجهة الرئيسية، اضغط على زر التشغيل لفترة طويلة لإيقاف التشغيل، اسحب رأس التشخيص، وأطفئ مفتاح إشعال السيارة.

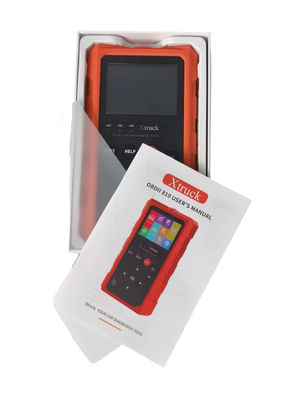

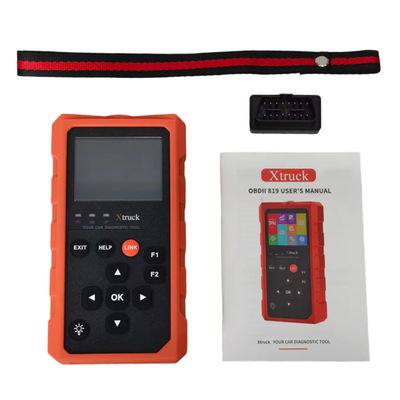

5قائمة العبوات:

كل جهاز يتضمن:

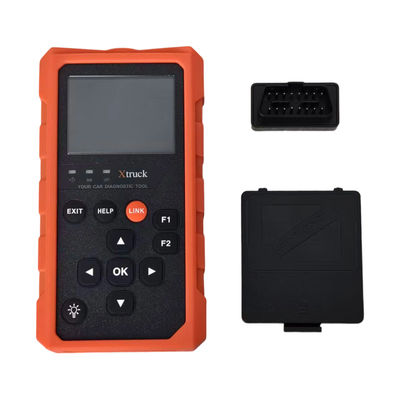

Xtruck819 مضيف ×1،

رأس تشخيص OBDII ×1،

دليل المستخدم ×1، الحبل ×1.

الملحقات الكاملة جاهزة للاستخدام عند فتح الصندوق

مع القدرات التشخيصية المهنية، قابلية التكيف واسعة، وسهولة التشغيل، Xtruck OBDII 819 بمثابة أداة موثوقة لصيانة السيارات ورعاية،المساعدة في حل أخطاء المركبات بسرعة وضمان سلامة القيادة.
