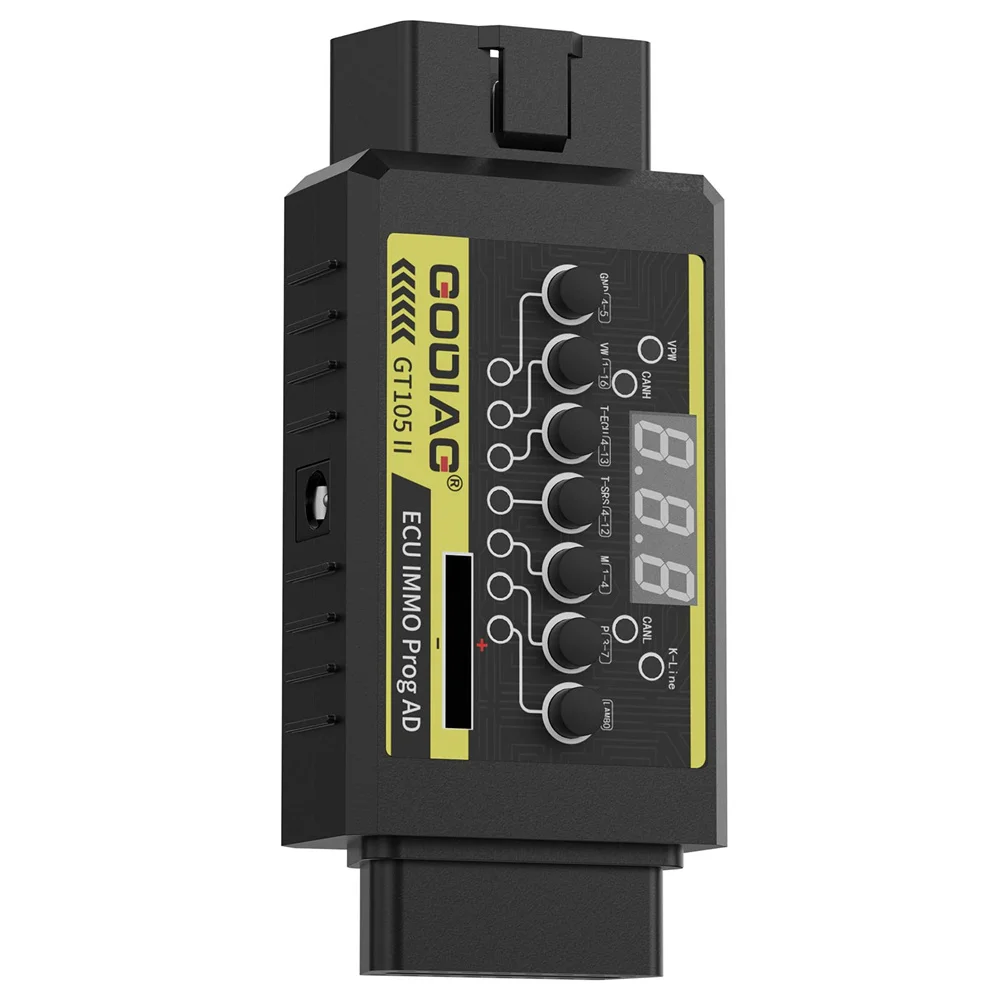

صندوق فك تشفير GT105 II ECU IMMO Prog OBD2 من GODIAG مع إنذار 11 فولت

GODIAG GT105 II ECU IMMO Prog AD OBD2 Break Out Box موصل وحدة التحكم الإلكترونية

GODIAG GT105 II هو الإصدار المحدث من GODIAG GT105.

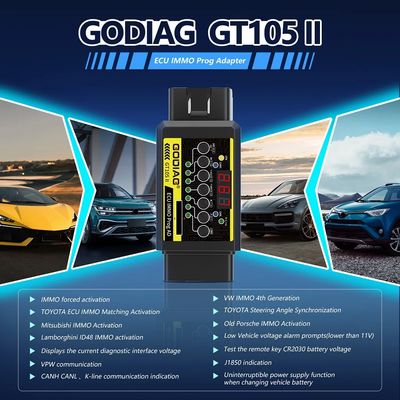

تمت إضافة 5 وظائف جديدة: عرض جهد السيارة، واختبار بطارية جهاز التحكم عن بعد للسيارة CR2032، وتنبيه إنذار بجهد بطارية السيارة (أقل من 11 فولت)، لمطابقة زاوية توجيه TOYOTA، لتفعيل مساعد IMMO لمفتاح Lamborghini ID48.

يستخدم GODIAG ECU IMMO Prog AD GT105 II لتقصير OBD2 في السيارة لتنشيط IMMO المطابق، وتشخيص وحدة التحكم الإلكترونية وتوصيل البرمجة، وسحب الطاقة من بطارية السيارة لصيانة السيارة في الموقع في الهواء الطلق. بالمقارنة مع GT105، فقد أضاف 5 وظائف جديدة: عرض جهد السيارة، واختبار بطارية جهاز التحكم عن بعد للسيارة CR2032، وتنبيه إنذار بجهد بطارية السيارة (أقل من 11 فولت)، لمطابقة زاوية توجيه TOYOTA، لتفعيل مساعد IMMO لمفتاح Lamborghini ID48.

المنتج مزود بمؤشرات اتصال إشارة PWM+ (PIN2)، CANH (PIN6)، CANL (PIN14)، K-line (PIN7). عندما يكون هناك اتصال بيانات، سيومض مؤشر البروتوكول المقابل، وبالتالي يمكن الحكم على حالة الاتصال ويمكنك أيضًا تحديد ما إذا كان جهاز البرمجة التشخيصية قادرًا على الاتصال.

المنتج مناسب للعمل في الهواء الطلق، وأخذ الطاقة من بطارية السيارة وتحويلها إلى مصدر طاقة DC12V للشحن 12V، أو طاقة البرمجة، أو مصدر طاقة مستقل لمعدات التشخيص.

يوفر الجهاز OBD2 مستقل PIN4 body GND، PIN5 signal GND، وهو مناسب لبعض الوحدات لاستخدامها في البرمجة الخاصة. بالإضافة إلى ذلك، مع كابل برمجة ECU ببروتوكول OBD2 الكامل، يمكن للمستخدمين أيضًا توصيل ECU في الاستوديو لضبط طاقة برمجة ECU. يحتوي الجهاز على مؤشرات اتصال إشارة PWM+ (PIN2)، CANH (PIN6)، CANL (PIN14)، K-line (PIN7). عندما يكون هناك اتصال بيانات، سيومض مؤشر البروتوكول المقابل. يمكن للمستخدمين الحكم على حالة الاتصال، ويمكنهم أيضًا الحكم على ما إذا كان جهاز البرمجة التشخيصية يمكنه الاتصال.

أبرز ميزات المنتج:

خط اتصال ECU ببروتوكول كامل لضبط طاقة برمجة ECU

OBD2 مستقل PIN 4 body GND، PIN5 signal GND للبرمجة الخاصة لبعض الوحدات.

يمكن التبديل بين PIN4 و PIN5 بين الدائرة القصيرة وغير الدائرة القصيرة.

OBD2 قياسي مستقل PIN4، PIN5.

يدعم المقعد الأنثوي النحاسي النقي الإدخال والإزالة المتكررة، وله عمر خدمة طويل.

مشبك البطارية معالج برذاذ الملح الصديق للبيئة، بسمك 0.5 مم.

يعتمد كابل بطارية السيارة DC كابلًا مغمدًا ثنائي النواة 0.75 مم²، والذي يدعم واجهة DC5.5*2.5/ DC5.5*2.1.

يحتوي موصل DC على فتيل قابل لإعادة الضبط 7A.

واجهة طاقة DC، موصل طاقة معملي مخصص.

وظائف المنتج:

عرض جهد السيارة

اختبار بطارية جهاز التحكم عن بعد للسيارة CR2032

تنبيه إنذار بجهد بطارية السيارة (أقل من 11 فولت)

لمطابقة زاوية توجيه TOYOTA

تفعيل مساعد IMMO لمفتاح Lamborghini ID48

وظيفة محول الطاقة IMMO AD. بعد عام 2016، بالنسبة لـ Ford، فقدت جميع المفاتيح الذكية، يتعاون GT105 II مع معدات VVDI (OBDSTAR، AUTEL،) وغيرها من معدات مطابقة مكافحة السرقة لبرمجة المفاتيح.

فقدان جميع مفاتيح السيارة المطابقة --- قم بتنشيط العداد أو تنشيط وحدة التحكم الإلكترونية المضادة للسرقة. (دعم الجيلين الرابع والخامس من VAG المضاد للسرقة، لمزامنة Toyota ECU، ومساعدة Mitsubishi في مطابقة جميع المفاتيح المفقودة أو إعداد مفتاح التحكم عن بعد المفقود بالكامل، وسيارة Porsche Cayenne القديمة لتعلم مفتاح IMMO.)

يمكن لأضواء مؤشر VPW و CANH و CANL و K-Line الحكم على حالة الاتصال بين السيارة وجهاز البرمجة التشخيصية. (إذا تم استخدام المنتج لتوصيل الجهاز، فيمكن للمستخدم ببساطة الحكم على ما إذا كانت البرمجة التشخيصية طبيعية أم لا وفقًا لما إذا كان الجهاز يمكنه إرسال الاتصال.)

الصيانة في الموقع

يحصل كابل محول الطاقة GT105 II على طاقة 12 فولت من بطارية السيارة. (لمعدات البرمجة مثل Xhorse Key Tool Plus Pad، VVDI Prog، CGDI Prog، IM608، وما إلى ذلك، فإنه يوفر طاقة 12 فولت عندما يحتاجون إلى الطاقة في الهواء الطلق، وذلك لقراءة بيانات BMW BENZ IMMO ECU، أو وحدات التحكم الإلكترونية الأخرى للسيارات، وتحقيق الصيانة في الموقع للمركبات المعيبة في الهواء الطلق. )

توفير طاقة 12 فولت لآلة قطع المفاتيح (12 فولت).

خط برمجة ECU ببروتوكول OBD2 كامل قياسي. (مع MPPS، FGTech، Kess v2، وما إلى ذلك، لقراءة بيانات ECU وكتابتها، واستنساخ ECU، وضبط ECU، وما إلى ذلك) (ملاحظة: يتم شراء خط برمجة ECU ببروتوكول OBD2 كامل بشكل منفصل)

أداة استبدال بطارية OBD

تحقيق إمداد الطاقة غير المنقطع أثناء استبدال البطارية، لذلك يمكنه منع فقدان البيانات أو تعطل المفتاح أو إعادة المطابقة الناتجة عن انقطاع التيار الكهربائي أثناء استبدال البطارية.

مع GT105 II، يمكنك الاستمتاع بالوظائف المذكورة أدناه أثناء استبدال البطارية:

1. الساعة لا تتغير. 2. مكبر الصوت غير مقفل. 3. IMMO غير مقفل.

4. باب زجاجي غير مضبوط. 5. دواسة الوقود غير مضبوطة. 6. ضوء التحذير مطفأ. 7. لا يوجد رمز خطأ.

مقارنة المنتج بين GT105 و GT105 II

معنى ضوء المؤشر:

1. تصنيع مخصص 2. سلك SJE1850 3. تصنيع مخصص 4. تأريض الطاقة 5. تأريض الإشارة 6. SAEJ2284عالي 7. سلك ISO9141-2&iso, DIS4230-4K 8. تصنيع مخصص

9. تصنيع مخصص 10. سلك SJE1850 (حافلة) 11. تصنيع مخصص 12. تصنيع مخصص 13. تصنيع مخصص 14. SAEJ2284منخفض 15. سلك ISO9141-2 & ISO/DIS 4230-4L 16. بطارية السيارة موجبة

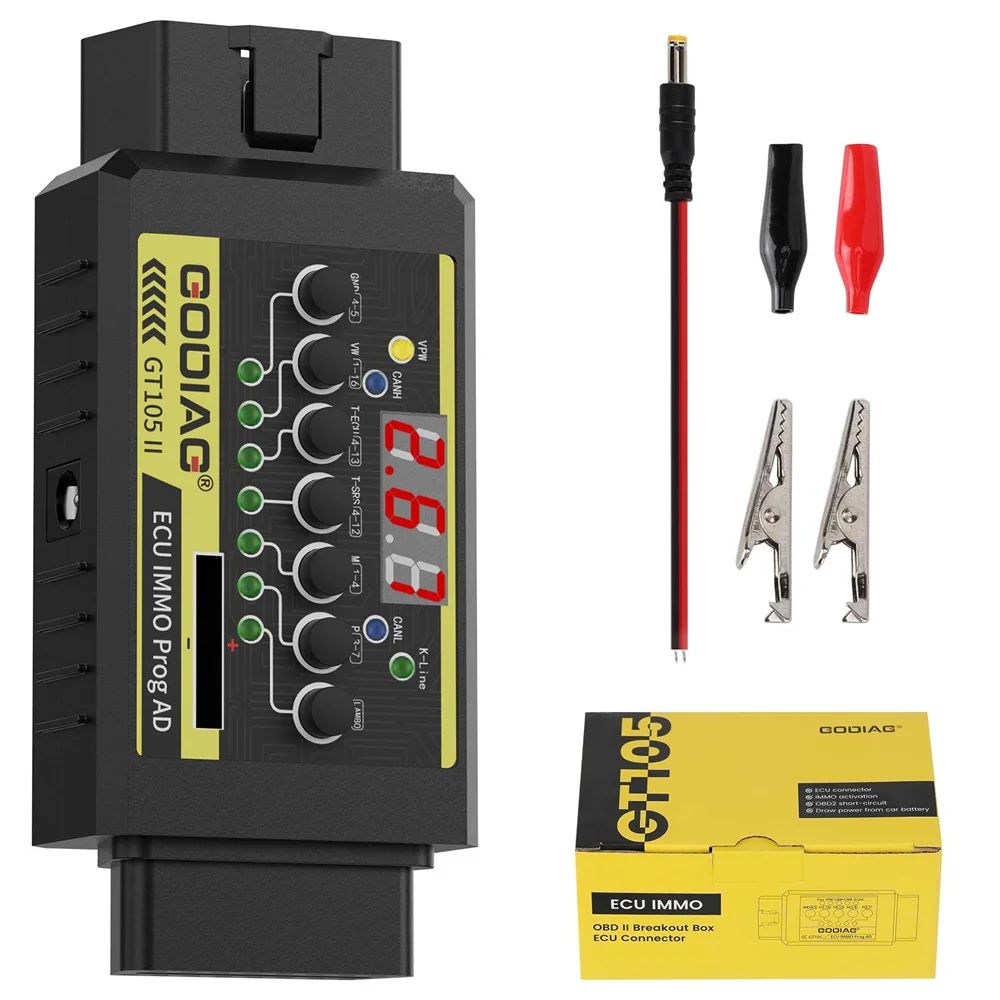

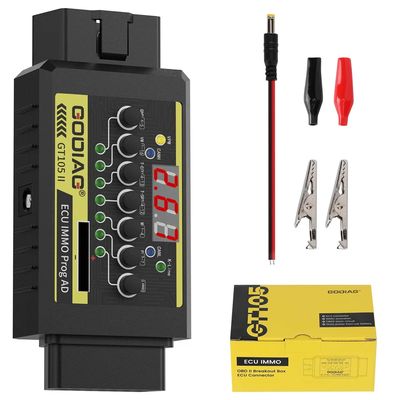

تشمل الحزمة:



1 قطعة × مضيف GT105 II

1 قطعة × سلك طاقة مع مشبك بطارية

3 قطع × مقاومة كهربائية
