GODIAG GT105 II ECU IMMO Prog AD OBD2 Break Out Box موصل ECU عرض جهد السيارة جهد بطارية السيارة أقل من 11 فولت
GODIAG GT105 II ECU IMMO Prog AD OBD2 Break Out Box موصل ECU
GODIAG GT105 II هو الإصدار المحدث من GODIAG GT105.

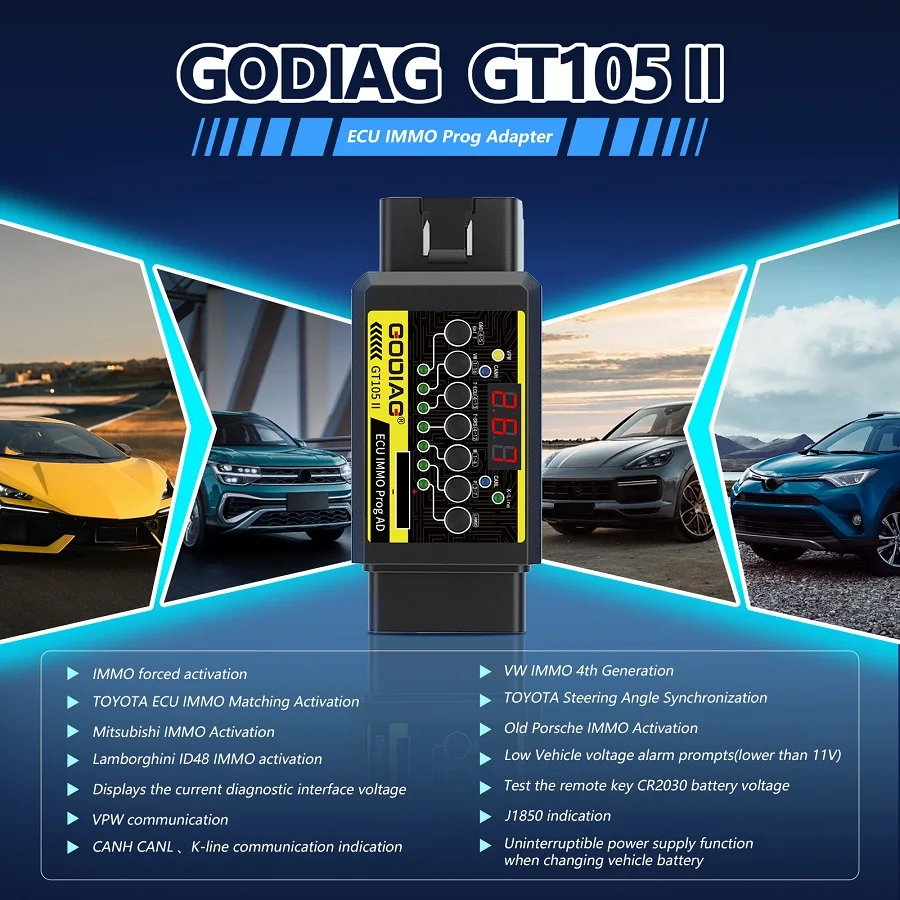

تمت إضافة 5 وظائف جديدة: عرض جهد السيارة، اختبار بطارية جهاز التحكم عن بعد في السيارة CR2032، تنبيه بجهد بطارية السيارة (أقل من 11 فولت)، لمطابقة زاوية توجيه TOYOTA، لتفعيل مساعد IMMO لمفتاح Lamborghini ID48.
يستخدم GODIAG ECU IMMO Prog AD GT105 II لتقصير OBD2 في السيارة لتفعيل IMMO المطابق، وتشخيص ECU واتصال البرمجة، وسحب الطاقة من بطارية السيارة للصيانة الميدانية للمركبة. بالمقارنة مع GT105، فقد أضاف 5 وظائف جديدة: عرض جهد السيارة، واختبار بطارية جهاز التحكم عن بعد في السيارة CR2032، وتنبيه بجهد بطارية السيارة (أقل من 11 فولت)، لمطابقة زاوية توجيه TOYOTA، لتفعيل مساعد IMMO لمفتاح Lamborghini ID48.

المنتج مزود بمؤشرات اتصال إشارة PWM+ (PIN2)، CANH (PIN6)، CANL (PIN14)، K-line (PIN7). عندما يكون هناك اتصال بيانات، سيومض مؤشر البروتوكول المقابل، وبالتالي يمكن الحكم على حالة الاتصال ويمكنك أيضًا تحديد ما إذا كان جهاز البرمجة التشخيصية قادرًا على الاتصال.
المنتج مناسب للعمل في الهواء الطلق، وأخذ الطاقة من بطارية السيارة وتحويلها إلى مصدر طاقة DC12V للشحن 12V أو طاقة البرمجة أو مصدر طاقة مستقل لمعدات التشخيص.
يوفر الجهاز GND لجسم OBD2 المستقل PIN4، وإشارة GND PIN5، وهو مناسب لبعض الوحدات لاستخدامها في البرمجة الخاصة. بالإضافة إلى ذلك، مع كابل برمجة ECU ببروتوكول OBD2 الكامل، يمكن للمستخدمين أيضًا توصيل ECU في الاستوديو لضبط طاقة برمجة ECU. يحتوي الجهاز على مؤشرات اتصال إشارة PWM+ (PIN2)، CANH (PIN6)، CANL (PIN14)، K-line (PIN7). عندما يكون هناك اتصال بيانات، سيومض مؤشر البروتوكول المقابل. يمكن للمستخدمين الحكم على حالة الاتصال، ويمكنهم أيضًا الحكم على ما إذا كان جهاز البرمجة التشخيصية يمكنه الاتصال.
أبرز ميزات المنتج:
خط اتصال ECU ببروتوكول كامل لضبط طاقة برمجة ECU
OBD2 مستقل PIN 4 جسم GND، إشارة PIN5 GND للبرمجة الخاصة لبعض الوحدات.
يمكن التبديل بين PIN4 و PIN5 بين الدائرة القصيرة وغير الدائرة القصيرة.
OBD2 قياسي مستقل PIN4، PIN5.
يدعم المقعد الأنثوي النحاسي النقي الإدخال والإزالة المتكررة، وله عمر خدمة طويل.
مشبك البطارية معالج برذاذ الملح الصديق للبيئة، بسمك 0.5 مم.
يعتمد كابل بطارية السيارة DC كابلًا مغلفًا ثنائي النواة 0.75 مم²، والذي يدعم واجهة DC5.5*2.5/ DC5.5*2.1.
يحتوي موصل التيار المستمر على فتيل 7A قابل لإعادة الضبط.
واجهة طاقة التيار المستمر، موصل طاقة معملي مخصص.
وظائف المنتج:
عرض جهد السيارة
اختبار بطارية جهاز التحكم عن بعد في السيارة CR2032
تنبيه بجهد بطارية السيارة (أقل من 11 فولت)
لمطابقة زاوية توجيه TOYOTA
تفعيل مساعد IMMO لمفتاح Lamborghini ID48
وظيفة محول طاقة IMMO AD. بعد عام 2016، بالنسبة لـ Ford، فقدت جميع المفاتيح الذكية، يتعاون GT105 II مع معدات VVDI (OBDSTAR، AUTEL،) وغيرها من معدات مطابقة مكافحة السرقة لبرمجة المفاتيح.
فقدان جميع مفاتيح السيارة المطابقة --- قم بتنشيط العداد أو تنشيط وحدة التحكم الإلكترونية المضادة للسرقة. (دعم الجيلين الرابع والخامس من VAG 4th و 5th، لمزامنة Toyota ECU، ومساعدة Mitsubishi في مطابقة جميع المفاتيح المفقودة أو إعداد مفتاح التحكم عن بعد المفقود بالكامل، سيارة Porsche Cayenne القديمة لتعلم مفتاح IMMO.)
يمكن لأضواء مؤشر VPW و CANH و CANL و K-Line الحكم على حالة الاتصال بين السيارة وجهاز البرمجة التشخيصية. (إذا تم استخدام المنتج لتوصيل الجهاز، فيمكن للمستخدم ببساطة الحكم على ما إذا كانت البرمجة التشخيصية طبيعية أم لا وفقًا لما إذا كان الجهاز يمكنه إرسال الاتصال.)
الصيانة في الموقع
يحصل كابل محول الطاقة GT105 II على طاقة 12 فولت من بطارية السيارة. (لمعدات البرمجة مثل Xhorse Key Tool Plus Pad، VVDI Prog، CGDI Prog، IM608، وما إلى ذلك، فإنه يوفر مصدر طاقة 12 فولت عندما يحتاجون إلى طاقة في الهواء الطلق، وذلك لقراءة بيانات BMW BENZ IMMO ECU، أو وحدات ECU الأخرى للسيارات، وتحقيق الصيانة الميدانية للمركبات المعيبة في الهواء الطلق. )
توفير مصدر طاقة 12 فولت لقطاعة المفاتيح (12 فولت).
خط برمجة ECU ببروتوكول OBD2 كامل قياسي. (مع MPPS، FGTech، Kess v2، وما إلى ذلك، لقراءة بيانات ECU وكتابتها، واستنساخ ECU، وضبط ECU، وما إلى ذلك) (ملاحظة: يتم شراء خط برمجة ECU ببروتوكول OBD2 كامل بشكل منفصل)
أداة استبدال بطارية OBD
تحقيق إمداد الطاقة غير المنقطع أثناء استبدال البطارية، لذلك يمكنه منع فقدان البيانات أو تعطل المفتاح أو إعادة المطابقة الناتجة عن انقطاع التيار الكهربائي أثناء استبدال البطارية.


مع GT105 II، يمكنك الاستمتاع بالوظائف المذكورة أدناه أثناء استبدال البطارية:
1. الساعة لا تتغير. 2. مكبر الصوت غير مقفل. 3. IMMO غير مقفل.
4. باب زجاجي غير مضبوط. 5. دواسة الوقود غير مضبوطة. 6. ضوء التحذير مطفأ. 7. لا يوجد رمز خطأ.
مقارنة المنتج بين GT105 و GT105 II
نموذج |
GODIAG GT105 II |
GODIAG GT105 |
عرض جهد السيارة |
√ |
X |
اختبار بطارية جهاز التحكم عن بعد في السيارة CR2032 |
√ |
X |
تنبيه بجهد بطارية السيارة (أقل من 11 فولت) |
√ |
X |
لمطابقة زاوية توجيه TOYOTA |
√ |
X |
لتفعيل مساعد IMMO لمفتاح Lamborghini ID48 |
√ |
X |
حماية عكسية للتيار المستمر، حماية ذاتية الاسترداد للدائرة القصيرة الداخلية |
√ |
√ |
وظيفة الدائرة القصيرة لواجهة OBD2 4PIN و 5PIN |
√ |
√ |
لتفعيل إجباري VW/AUDI VAG immo4 |
√ |
√ |
لتفعيل مساعد TOYOTA ECU IMMO المطابق |
√ |
√ |
لمساعدة Mitsubishi IMMO في المطابقة |
√ |
√ |
لمساعدة Porsche IMMO في المطابقة |
√ |
√ |
إشارة بروتوكول اتصال VPW |
√ |
√ |
إشارة بروتوكول اتصال CANH |
√ |
√ |
إشارة بروتوكول اتصال CANL |
√ |
√ |
إشارة بروتوكول اتصال K-line |
√ |
√ |
إمداد طاقة البطارية، وإمداد طاقة غير منقطع |
ملحق كابل مشبك DIY |
خاصكابل مشبك 2.5 متر للحصول على الطاقةمعنى ضوء المؤشر: |
1. تصنيع مخصص
2. سلك SJE1850
3. تصنيع مخصص
4. تأريض الطاقة
5. تأريض الإشارة
6. SAEJ2284 عالي
7. سلك ISO9141-2&iso, DIS4230-4K
8. تصنيع مخصص 9. تصنيع مخصص |
10. سلك SJE1850 (حافلة)
11. تصنيع مخصص
12. تصنيع مخصص
13. تصنيع مخصص
14. SAEJ2284 منخفض
15. سلك ISO9141-2 & ISO/DIS 4230-4L
16. بطارية السيارة موجبة تشمل الحزمة: |

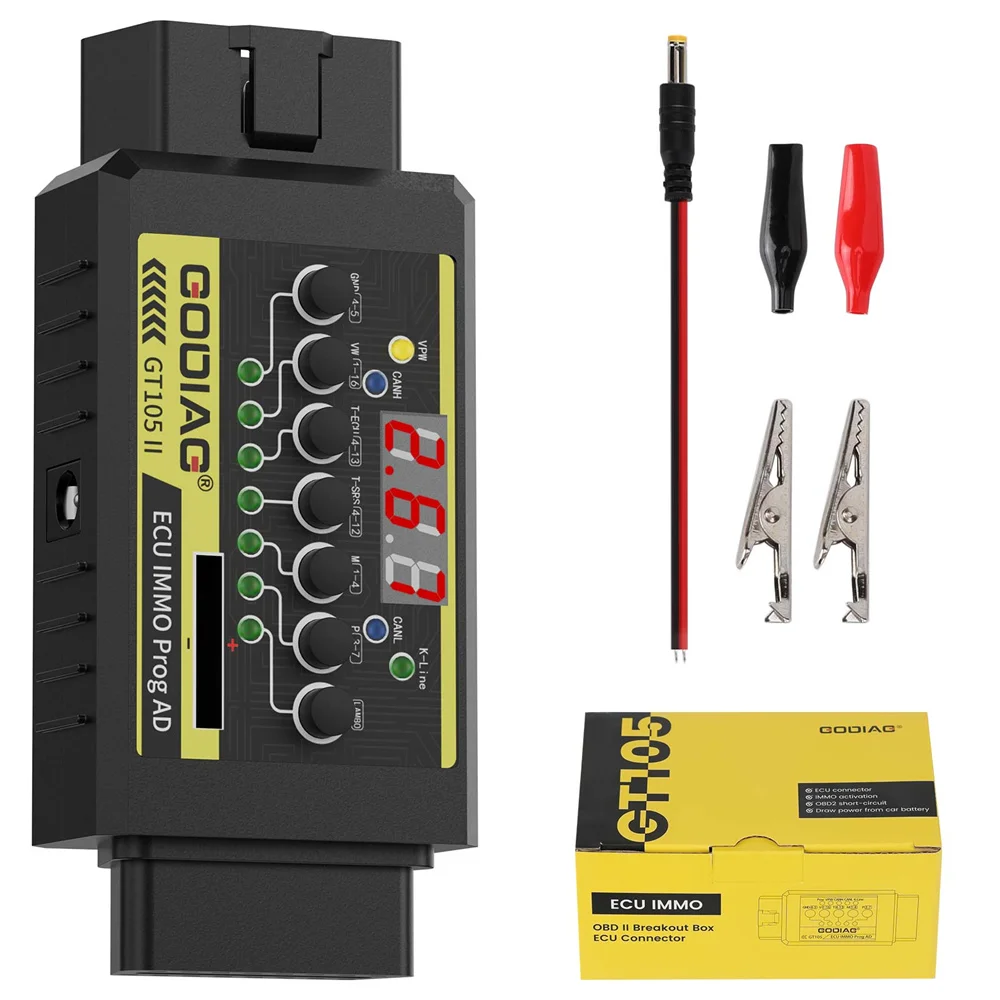

1 قطعة × مضيف GT105 II
1 قطعة × سلك طاقة مع مشبك بطارية
3 قطع × مقاومة كهربائية
