XTRUCK Y005 جهاز استشعار أكسيد النيتروجين للشاحنة وأداة تشخيص خطأ مضخة اليوريا

إيقافالتمزيق:
تم تصميم كاشف استشعار NOx Xtruck Y005 لمساعدة مهندسي صيانة المركبات بسهولة وسريعة في تحديد مشكلة حافلة CAN أو وحدة.
مع كاشف استشعار NOx Xtruck Y005 ، يمكنك العثور على مشاكل خلل دائرة CAN أو ما إذا كانت وحدة NOx تالفة بشكل أسرع.

الرئيسيالوظيفة:

1اكتشاف بسرعة ما إذا كانت هناك مشكلة مع خط CANbus أو وحدة
2.بسرعة اكتشاف ما إذا كانت وحدة أكسيد النيتروجين تالفة
3ساعدوا موظفي الصيانة بسرعة في تحديد المشكلة

قائمة النماذج التي تم اختبارها:

تحديث البرنامج:تحديث عبر الإنترنت & مجانا

الضمان:ضمان 1 سنة، خدمة ما بعد البيع مدى الحياة

كيفية استخدامها؟

1. أيتم توصيل نهاية واحدة من خط الاختبار الرئيسي بالجهاز، ويتم توصيل الطرف الآخر بمستشعر النيتروجين والأكسجين.
2تسخين أجهزة استشعار النيتروجين والأكسجين
3. قم بتوصيل جهاز استشعار النيتروجين والأكسجين ، وانقر فوق اختبار جهاز استشعار NOx ، اختر 24V أو 12V اختبار جهاز استشعار NOx
4. اختر النموذج المقابل
5عندما يكون الاتصال كاملًا، انقر فوق الزر "اذهب"، ثم أدخل اختبار مستشعر النيتروجين والأكسجين. بعد 300 ثانية،سيتم عرض تركيز النيتروجين والأكسجين وتركيز الأكسجينإذا كان جهاز استشعار النيتروجين والأكسجين تالفا، فإن الآلة سوف تبلغ عن رمز العيب المقابلة.

أداة التشغيلالعطاء:
1طريقة الاتصال بين خط الاختبار الرئيسي والجهاز كما هو مبين على اليمين
2، اضغط على الطاقة لمدة 3 ثوانٍ لدخول القائمة ، كما هو مبين على اليمين

1) البحث عن عقدة CAN-bus
هذه الوظيفة يمكن أن تساعد في العثور على العقدة المفقودة من خلال واجهة OBD التي يمكن أن تجد جهازعلى حافلة CAN.
الخطوة الأولى:يتم توصيل نهاية واحدة من خط الاختبار الرئيسي بالجهاز، ويتم توصيل الطرف الآخرمنفذ الكشف عن المركبة OBD.
الخطوة الثانيةإذا تم توصيل حزام الأسلاك بشكل صحيح، انقر على عقدة جهاز CAN للبحث تلقائيًا
الانتظار لبضع ثوان ، والجهاز سوف يبحث تلقائيًا عن وحدة CAN الخالية من الأخطاء في السيارة

2) اختبار مستشعر النيتروجين والأكسجين
الخطوة 1: يتم توصيل نهاية واحدة من خط الاختبار الرئيسي بالجهاز، ويتم توصيل الطرف الآخر بمستشعر النيتروجين والأكسجين.
الخطوة الثانيةتسخين أجهزة استشعار النيتروجين والأكسجين
ملاحظة: يجب تسخين جهاز استشعار النيتروجين والأكسجين نفسه لقياس تركيز النيتروجين والأكسجين وتركيز الأكسجين بدقة. يحتاج إلى مصدر طاقة خارجي 24 فولت ،أو استخدام طاقة بطارية 24 فولتإذا لم تتبع الخطوات القياسية، فقد يتسبب ذلك في تلف الجهاز والمركبات، ولا تتحمل الشركة أي مسؤولية قانونية.
الخطوة الثالثةقم بتوصيل مستشعر النيتروجين والأكسجين، وانقر فوق اختبار مستشعر NOx، اختر اختبار مستشعر 24V أو 12V NOx.
ملاحظة: يرجى تأكيد أن مصدر الطاقة لمستشعر النيتروجين والأكسجين هو 24 فولت / 12 فولت ، فإن الاختيار الخاطئ سيضر بمستشعر النيتروجين والأكسجين.
الخطوة الرابعة: اختر النموذج المناسب
الطريقة 1: حدد اختبار التعرف الآلي، وستقوم الآلة بتحديد النموذج تلقائيًا وفقًا لأجهزة استشعار النيتروجين والأكسجين.(هذه البيانات توفر مرجع فقط لموظفي الصيانة، وليس بمثابة المعيار الوحيد للحفاظ على الرعاية.)
الطريقة 2: حدد اختبار التعرف اليدوي، واختيار برنامج الاختبار المقابل يدوياً وفقًا لأنواع مختلفة من أجهزة استشعار النيتروجين والأكسجين.
إذا لم يتم توصيل خط CAN بشكل صحيح ، أو كانت هناك مشكلة مع جهاز استشعار النيتروجين والأكسجين ، فلا يمكن العثور على إشارة CAN.
الخطوة الخامسة
عندما يكون الاتصال كامل، انقر فوق زر الذهاب، ثم أدخل اختبار مستشعر النيتروجين والأكسجين. بعد 300 ثانية،سيتم عرض تركيز النيتروجين والأكسجين وتركيز الأكسجينإذا كان جهاز استشعار النيتروجين والأكسجين تالفا، فإن الآلة سوف تبلغ عن رمز العيب المقابلة.

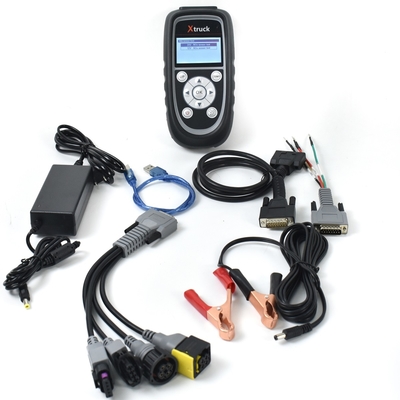

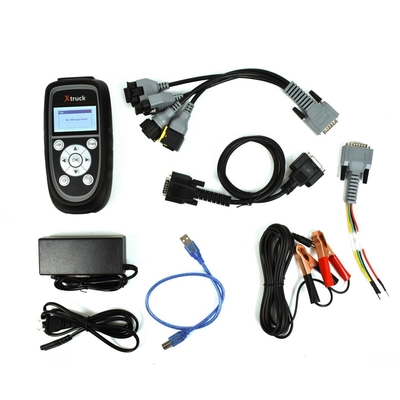

الحزمة تتضمن:

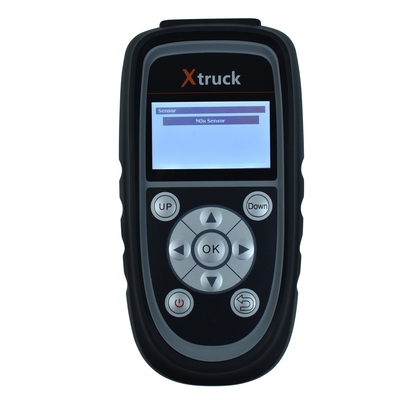

1pc x Xtruck Y005 الوحدة الرئيسية
1pc x محول الطاقة

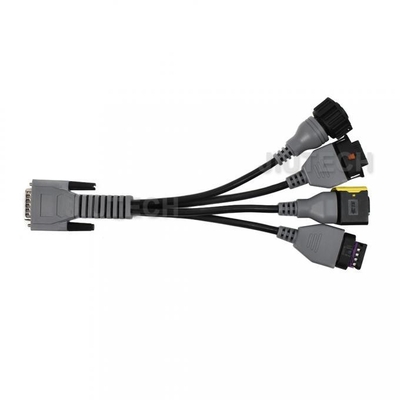

1pc × أربعة في واحد النيتروجين والأكسجين اختبار خط

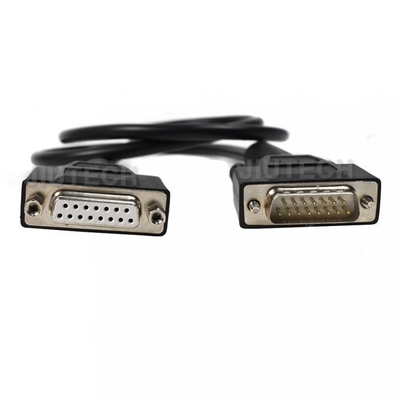

1pc x DB15 خط الاختبار الرئيسي
1pc x خط تحديث الجهاز
1pc x خط مشعل السجائر (الرجل والمرأة)
