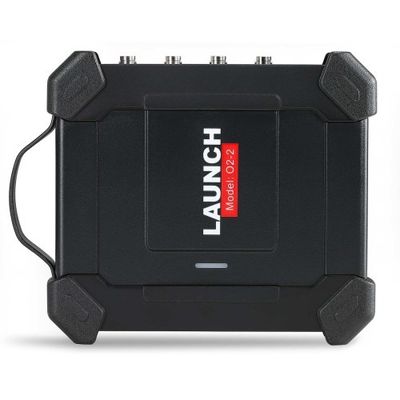

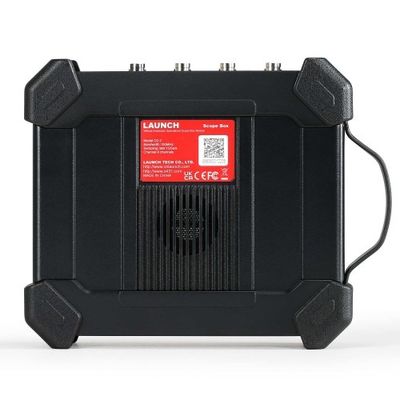

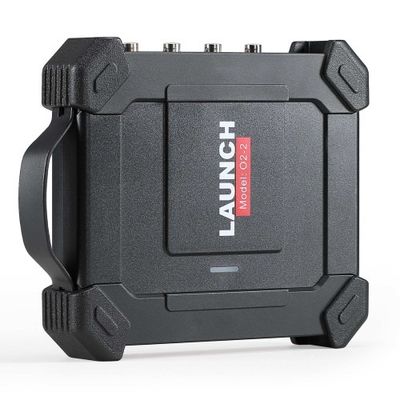

إطلاق X431 O2-2 Scope Box Oscilloscope 4 قنوات 100MHz USB DC Oscilloscopes للسيارات يعمل مع PRO3S+ V5.0/PAD V/PAD VII
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | LAUNCH X431 O2-2 Scope Box |
| رقم الموديل | إطلاق X431 O2-2 مربع النطاق |
| الحد الأدنى لكمية | 1 |
| الأسعار | $550 |
| تفاصيل التغليف | 44*38*14cm /4.9kg |
| وقت التسليم | 1 يوم عمل |
| شروط الدفع | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على العرض | 1000 |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
WeChat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| اسم الطراز | إطلاق X431 O2-2 مربع النطاق | الأصل | البر الرئيسي للصين |
|---|---|---|---|
| الجودة | متفوق | باندويث | 100 ميغاهرتز |
| وقت الشروق | ≤3.5ns (نموذجية) | الحد الأقصى لمعدل أخذ العينات | 1 جيجابت في الثانية (لأربع قنوات) |
| مقاومة المدخلات | 1MΩ ± 1.5 ٪ | ||
| إبراز | أوسيلوسكوبات السيارات,4 قنوات أوسيلوسكوب 100 ميغا هرتز,إطلاق جهاز أوسيلوسكوب X431 100 ميغاهرتز,4 Channels 100MHz Oscilloscope,Launch X431 100MHz Oscilloscope |
||
منتوج وصف
وصف المنتج
إطلاق O2-2 Scope Box يسمح للمستخدم بتقاط شكل موجة معين مما يجعل العملية أكثر كفاءة بنسبة 70٪ مقارنة مع نطاقات أخرى.يحتوي على القدرة على تسجيل وتشغيل بيانات شكل الموجات عالية الدقة للتحليل في المستقبلقدرته على إدخال الأسماء والحروف مباشرة عن طريق النقر على لوحة المفاتيح الافتراضية يسهل العملية ويساهم في تحسين كفاءة 90٪.
أوكس أوكس 2 لتحديد النطاق لحل الأخطاء الكهربائية المعقدةيحتوي على تصميم جديد وتحديث الأجهزة، و Launch O2-2 Scopebox هو متعدد الاستخدامات وسهلة الاستخدام وحدة إضافية التي يمكن الكشف عن أخطاء عالية المستوى على مختلف المكونات الكهربائية،مثل أجهزة الاستشعارمن خلال الاندماج مع أدوات المسح المسلسل X-431 عن طريق تطبيق O2-2،أنها توفر أخطاء تشخيصية دقيقة ومؤكدة التي تمكن المتجر والفني من توسيع وظائف أداة المسح.
تدمج مع أدوات المسح المسلسل X-431 (مثل X431 PRO ELITE ، X431 Throttle ، X431 Pad II AE ، X431 Torque ، X431 Turbo ، X431 Pro3S + ، X431 PAD V ، X431 PAD VII ، X431 IMMO Elite ،X431 IMMO PLUS) من خلال تطبيق O2-2 للحصول على نتائج تشخيصية حاسمة.
أبرز:
4 قنوات
عرض النطاق الترددي 100 ميغا هرتز
التكوين التلقائي
حفظ أشكال الموجات بنقرة واحدة
قياس المؤشر
إعدادات معايير شكل الموجة المحددة مسبقاً بنقرة واحدة
الوضع التجريبي
المساعدة عبر الإنترنت
العمليات الرياضية لشكل الموجة
23 قياس آلي
الخصائص:
1. تسوية المشاكل والتشخيص في ECU
2. يحتوي على إمكانية تسجيل وتسجيل بيانات شكل الموجات عالية الدقة لتحليل المستقبل. تسمح وظيفة تمكين مفتاح واحد للمطالبين بالالتقاط
3شكل موجي معين يجعل العملية أكثر كفاءة بنسبة 70% مقارنة مع مجالات أخرى
4الوصول إلى 23 نوعا من القياسات التلقائية التي يتم عرضها على شاشة واحدة لتحويل سهل
5القدرة على إدخال الأسماء والحروف مباشرة عن طريق النقر على لوحة المفاتيح الافتراضية، هذه العملية يسهل العملية ويساهم في كفاءة 90٪
6ذاكرة عازلة تصل إلى 50M
7استخدم ميزة التكبير للدخول والخروج لمراجعة تفاصيل دقيقة
8إعدادات النظام الشخصية القابلة للتخصيص والتي يمكن حفظها كملفات تكوين للمشاهدة
9وظيفة المعايرة الذاتية تسمح بتحسين مسار إشارة المذبذب للحصول على أقصى دقة في القياس
10. تكبير العمليات الرياضية لشكل الموجة، مثل التكيف والطرح والتكاثر ووظيفة FFT لتحليل شكل الموجة عالية المستوى
11اختبارات متعددة للسيارات التي تشمل الدوائر، وأجهزة الاستشعار، والمحركات، واختبارات الإشعال وأكثر من ذلك
واجهة مستخدم متعددة اللغات
12نقل البيانات من USB Sunc إلى أجهزة خارجية مثل الكمبيوتر المحمول، اللوح، الخ.
الوظائف:
يدعم العديد من اختبارات المشروعات المحددة مسبقاً للسيارة
يدعم مجموعة متنوعة من اختبارات المشروع المحددة مسبقاً للسيارات ، مثل الدوائر والأجهزة الاستشعارية والجهاز التشغيلي واختبارات الإشعال واختبارات الاتصال واختبارات الجمع ،ويحدد المعلمات المختلفة وطرق الاتصال المحددة لكل اختبار.
23 إعداد قياس تلقائي
يتم عرض 23 إعداد قياس تلقائي على شاشة واحدة ، واضحة في لمحة واحدة ويمكن النقر عليها بلمسة خفيفة.إزالة الملل من فتح الصفحات والبحث عدة مرات، مما يجعل القياس التلقائي سهل الاستخدام ومريح.
تغيير مصدر الزناد السريع
يدعم الحافة والنبضات وغيرها من المحفزات. إعدادات محفز بسيطة وبديهية وأساليب تغيير مصدر المحفز السريعة تجعل الجزء الأكثر صعوبة من تطبيق أوسيلوسكوب سهلة للغاية.
بسرعة إنشاء المعلمات المحددة مسبقًا لشكل الموجة بنقرة واحدة
عند اختبار أشكال الموجات، يمكنك حفظ الإعدادات الموجودة على الواجهة الحالية كبارامترات محددة مسبقاً لأشكال الموجات بنقرة واحدة.يمكنك تحميل المعلمات المحددة مسبقاً مباشرة دون إعادة الإعدادات.
حفظ أشكال الموجات بسرعة بنقرة واحدة
سرعة حفظ شكل الموجة المعروضة حاليا على الشاشة بنقرة واحدة وحفظه تلقائيًا في الشكل المحدد. يمكن استخدامه مباشرة كشكل موجة قناة مرجعية للعرض لاحقًا.
عملية مؤشر مريحة
قم بتشغيل المؤشر الأفقي والعمودي بنقرة واحدة على التوالي. يمكن سحب كل مؤشر بشكل مستقل ، ويتم تنفيذ تتبع المؤشر أيضًا بشكل مباشر من خلال لمسات تسليط الضوء البسيطة ،تحسين الكفاءة الإجمالية بأكثر من 80%.
دعم المؤشر / حكم المرحلة تغييرات وفقا لذلك
عندما يتم تكبير شكل الموجة إلى الداخل / الخارج ، يمكن أن يتغير المؤشر ومقياس المراحل وفقًا لذلك ، مع الحفاظ على نطاق القياس دون تغيير.
يدعم لمسة نقطتين، يمكن تكبير شكل الموجة أو إزالة عموديا أو أفقيا
اسحب أفقياً أو عمودياً مع نقطتين لزيادة أو خفض شكل الموجة أفقياً أو عمودياً.
وظيفة إظهار الدعم
تحديد أشكال الموجات الصينية لإظهار الوظائف المشتركة دون توصيل أوسيلوسكوب.
يدعم العمليات الرياضية لشكل الموجة
يدعم حسابات الجمع والطرح والتكاثر والقسمة لأشكال موجات قناتين، بالإضافة إلى تحويل فوريه السريع.
مقارنة مفصلة بين صندوق النطاق O2-2 الإطلاق وصندوق النطاق O2-1 الإطلاق
| النموذج | O2-1 | O2-2 |
| القناة | 4 | 4 |
| النطاق الترددي | 100 ميغاهرتز | 100 ميغاهرتز |
| وقت النهوض | ≤3.5ns ((نموذجي) | ≤3.5ns |
| معدل أخذ العينات القصوى | 1Gbps ((لأربع قنوات) | 1Gbps |
| مقاومة المدخل | 1MΩ±1.5% | 1MΩ±1.5% |
| عمق التخزين | 50 مليون | 10M |
| عدد قطع العينات | 8بيت | 8بيت |
| الدقة العمودية | 3% | 3% |
| المعدات العمودية | 5mV ~ 10V | 5mV ~ 10V |
| عكس | دعم | دعم |
| قناة مقترنة | DC، AC | DC، AC |
| معدات أساسية زمنية | 5ns~1ks | 1ns-1ks |
| دقة قاعدة الوقت | 20 جزء في المئة | 20 جزء في المئة |
| طريقة أخذ العينات | عادي | عادي |
| فك تشفير CANBus | CAN، LIN | CAN، LIN |
| نوع الزناد | الحافة، عرض النبض | الحافة، عرض النبض |
| وضع التشغيل | العادي، السيارات و واحد SEQ | العادي، السيارات و واحد SEQ |
| ربط الزناد | DC، رفض الضوضاء | DC، رفض الضوضاء |
| الرياضيات | موجة مزدوجة | موجة مزدوجة |
| العرض | (يو تي) ، (زوم) ، (رول) | (يو تي) ، (زوم) ، (رول) |
| وضع التدحرج | 200ms/div~1000s/div | 200ms/div~1000s/div |
| التكوين التلقائي | دعم | دعم |
| قياس تلقائي | 23 | 23 |
| المؤشر | المؤشر الأفقي، المؤشر الرأسي | المؤشر الأفقي، المؤشر الرأسي |
| يعمل بواسطة | منفذ USB ، منفذ DC IN | منفذ USB ، منفذ DC IN |
| طريقة نقل البيانات | USB | USB |
| خيارات تكوين المركبة | الدوائر، أجهزة الاستشعار، أجهزة التشغيل، الإشعال | الدوائر، أجهزة الاستشعار، أجهزة التشغيل، الإشعال |
| درجة حرارة العمل | 0°C~50°C | 0°C~50°C |
| نطاق إمدادات الطاقة | USB: 5V / 1A DC:12V/24V |
USB: 5V / 1A DC:12V/24V |
| التوافق | الحلول المختلفة للحبوب تتطلب تطبيقات مختلفة | تطبيق واحد يمكن أن تكون متوافقة مع العديد من دلائل اللوحة |
| الإيماءات المتعددة اللمسات | لا.. | يدعم لمسة نقطتين، يمكن تكبير شكل الموجة أو إزالة عموديا أو أفقيا |
| تشكيل المركبة | لا.. | كل مشروع اختبار يمكن أن يدعم وثائق المساعدة عبر الإنترنت (سيتم تجميع وثائق المساعدة وفقا للاحتياجات في وقت لاحق) |
| ترقية البرمجيات الثابتة | الترقية اليدوية | دعم الترقية عبر الإنترنت |
| الزناد | لا يمكن توسيع نطاق مراقبة شكل الموجة أثناء انتظار الزناد العادي. | يمكن استخدامه بشكل طبيعي أثناء انتظار الزناد العادي. |
| وظيفة التجربة | لا.. | نعم.. |
| شاشة مقسمة | لا.. | نعم.. |
| معدل أخذ العينات | قناة واحدة 1G/s، أكثر من قناتين فقط 250M/s | قناة واحدة 1G/s، قناة 2 500M/s، قناة متعددة 250M/s |
| وقت البدء | 2-3S | حوالي 16s |
| استهلاك الطاقة | حوالي 6 واط | حوالي 7.5 واط |

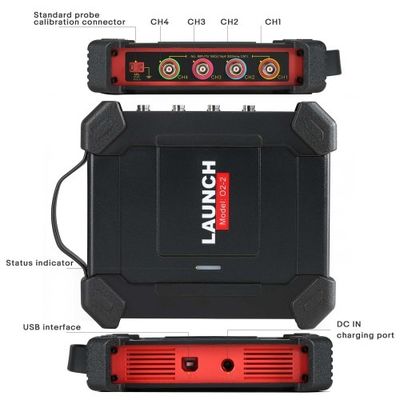

كيفية توصيل الكابلات؟
تتطلب سيناريوهات التطبيق المختلفة طرق اتصال مختلفة (بغض النظر عن سيناريو التطبيق ، فإن الاتصالات التالية مطلوبة):
أولا، تشغيل مربع الأوسيلوسكوب من خلال كابل الطاقة المزدوج الزناد: ربط نهاية واحدة من كابل الطاقة الزناد المزدوج إلى واجهة الطاقة من مربع الأوسيلوسكوب،والنهاية الأخرى إلى بطارية السيارة لاستقطاب الطاقة (الأحمر متصل بالقطب الإيجابي، الأسود متصل بالقطب السلبي).
ملاحظة: * أجهزة التابلت من سلسلة PADVII تدعم إمدادات الطاقة من USB.
2قم بتوصيل محطة نوع ب من كابل USB إلى واجهة النوع ب من أوسيلوسكوب، وربط الطرف الآخر إلى واجهة USB من جهاز التشخيص.
المواصفات:
| القنوات | 4 |
| عرض النطاق | 100 ميغاهرتز |
| وقت الظهور | 3.5ns (معتاد) |
| الدقة | ± 3% |
| عائق المدخل | 1M ± 1.5٪ |
| نوع الإدخال | واحد النهاية، BNC رابط |
| ربط المدخلات | DC، AC |
| الحماية من الإفراط | ± 200 فولت عند مدخل واحد |
| نطاقات الأساس الزمني | 1ns~1ks (قناة واحدة) |
| 1ns ~ 1ks (2 قنوات) | |
| 1ns ~ 1ks (4 قنوات) | |
| الدقة العمودية | 8بيت |
| ذاكرة العازل | 10M (لـ 4 قنوات) |
| واجهة الطاقة | منفذ USB ، منفذ DC IN |
| تبادل البيانات عبر | USB |
| وضع التشغيل | العادي، السيارات و واحد SEQ |
| أجهزة التحكم المتقدمة | الحافة، عرض النبض |

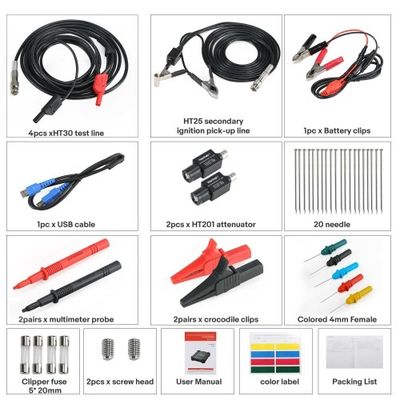

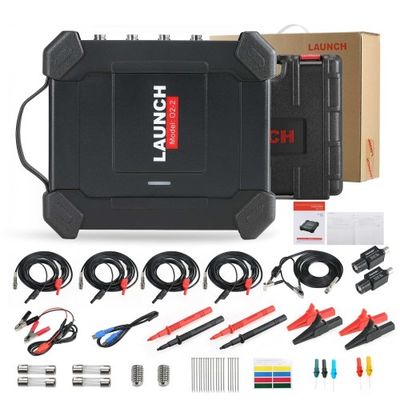

قائمة العبوات:
1pc x إطلاق O2-2 الوحدة الرئيسية
1pc x BNC إلى كابل اختبار واجهة 4mm
1pc x كابل إشعال ثانوي
1pc × كابل USB
1pc x 20:1 خفيف
1pc × مسبار متعدد المقاييس
1pc x مشابك البطارية
1 قطعة × مجموعة مسبار ثقب
2 قطعة × مشابك التمساح
1pc x كابل امتداد إشعال مستقل
1pc x COP مسبار الإشعال المستقل
