أداة تشخيص Launch X431 PAD V مع SmartBox 3.0: برمجة الترميز عبر الإنترنت Launch GIII X-Prog 3

أداة تشخيص السيارات Launch X431 PAD V 5 تدعم الترميز والبرمجة

أبرز ميزات Launch X431 PAD V 5:

1. إصدار عالمي بدون قيود IP
2. تحديث مجاني عبر الإنترنت لمدة عام واحد. بعد عام واحد، سيكلف 399 دولارًا أمريكيًا سنويًا
4. وظيفة التشخيص عن بعد في الوقت الفعلي عبر شبكة WiFi
5. دعم تشخيص المركبات التجارية وسيارات الركاب، ودعم J2534 و CAN FD و DoIP
6. وحدة معالجة مركزية بـ 8 نوى بتردد 2 جيجاهرتز، وذاكرة وصول عشوائي (RAM) بسعة 4 جيجابايت، وذاكرة 64 جيجابايت، وشاشة مقاس 10.1 بوصة كاملة التركيب، وشاشة قابلة للقراءة في ضوء الشمس (زجاج Gorilla) وحماية IP65.
7. الوظائف الخاصة المدعومة: مانع الحركة/ المفتاح، والحاقن، وإعادة ضبط نزيف الفرامل، وإعادة ضبط TPMS، وإعادة تعلم الخانق الإلكتروني، وإعادة ضبط DPF، وإعادة ضبط SAS، وإعادة ضبط الزيت، وإعادة ضبط الفرامل، وإعادة ضبط BMS
8. متعدد اللغات: الإنجليزية، والإيطالية، والألمانية، والفرنسية، والإسبانية، والبرتغالية، والبولندية، والهولندية، واليونانية، والدنماركية، والفنلندية، والسويدية، والرومانية، والتشيكية، والمجرية، واليابانية، والروسية، والتركية، والعربية، والكورية، والفارسية والصينية
9. البرمجة عبر الإنترنت حتى عام 2020: BMW و Mercedes و VW و Audi و Seat و Skoda و Porsche و Nissan و Infiniti و Subaru

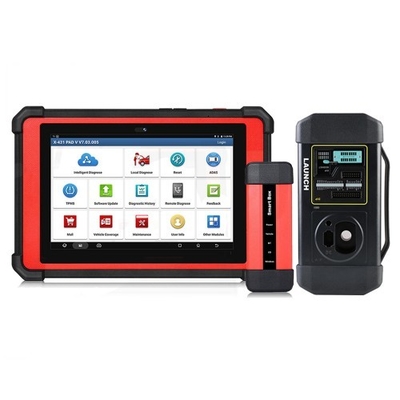

10. احصل على قطعة واحدة مجانيةLaunch GIII X-Prog 3 لوظائف IMMO وبرمجة المفاتيح.

إشعار:
1. لا يدعم شاحنات الخدمة الشاقة 24 فولت في الوقت الحالي.
2. لا يمكن لوظيفة البرمجة عبر الإنترنت أن تؤدي في الولايات المتحدة وإسبانيا.

الوصف:

Launch X431 PAD V 5 هو أحدث أداة فحص تشخيصية شاملة للسيارات من Launch تعتمد على نظام Android 7.1. وهي ترث العديد من مزايا Launch في تقنيات تشخيص أعطال السيارات، بما في ذلك تغطية طرازات السيارات الكبيرة، والوظائف القوية، وعدد كبير من الوظائف الخاصة، وبيانات الاختبار الدقيقة. باستخدام Smartbox 3.0 الجديد والمتطور، يمكن لـ X-431 PAD V تشخيص سيارات الركاب والسيارات الثقيلة (البرامج والمحولات اختيارية) باستخدام دونجل واحد. ولجعله أفضل، فإنه يحتوي أيضًا على محول J2534 مدمج لجعل X-431 PAD V واحدة من أقوى أدوات الفحص في السوق. يدعم X-431 PAD V أيضًا تطبيقات وحدة التوسيع الخاصة بـ LAUNCH للمذبذبات وأجهزة الاستشعار ومناظير الأجهزة ومقاييس متعددة واكتشاف البطارية وما إلى ذلك.

عمليتها أسهل وأكثر سهولة، وهي تتضمن حزمة من العلامات التجارية للسيارات "الكاملة" (أكثر من 80 علامة تجارية)، مع أهم الشركات المصنعة للسيارات الأوروبية والآسيوية والأمريكية، جنبًا إلى جنب مع الإمكانات الكاملة لبرنامج التشخيص LAUNCH. يتوافق PAD V مع بروتوكولات الاتصال J2534 و ISO22900 (Pass Thru)، وبهذه الطريقة يمكنك الاتصال بموقع الشركة المصنعة على الويب وإجراء البرمجة من بين العديد من الوظائف الأخرى.

ما هي مزايا Launch X431 PAD V؟

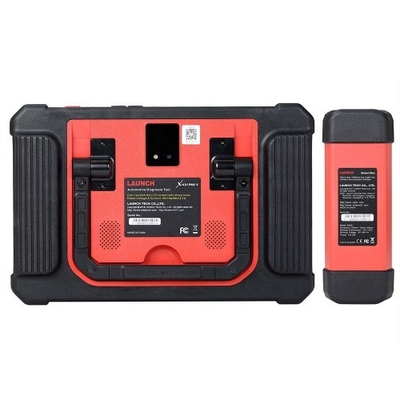

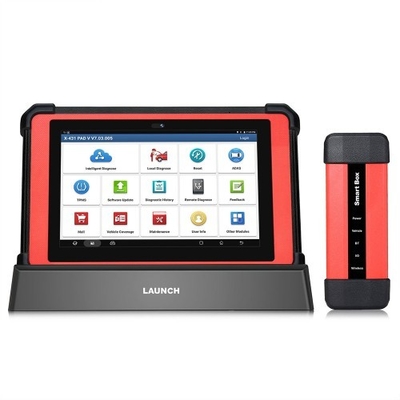

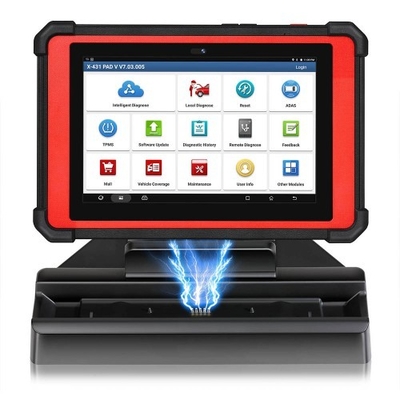

لديها قاعدة شحن وكاميرا أمامية/خلفية وموصلات غير OBD وشاشة لمس كبيرة مقاس 10.1 بوصة. بطاريتها من الليثيوم للعمل لأكثر من 8 ساعات بشكل مكثف، وتتضمن مقبضًا قابلاً للتعديل بزاوية 180 درجة في الخلف مع 3 أوضاع للتعليق والاستخدام كدعم لعجلة القيادة والنقل القياسي. تم تصنيع PADV بدرجة حماية IP65، مما يحميها من الرذاذ والصدمات والغبار.

PAD V قادر على تشخيص سيارات الركاب والمركبات التجارية والمركبات الصناعية ومتوافق مع بروتوكولات الاتصال DoIP، وشبكات CAN FD و J2534 و ISO22900 (Pass Thru) الجديدة، والتي يمكنك من خلالها الاتصال بموقع الشركة المصنعة على الويب وإجراء البرمجة من بين العديد من الوظائف الأخرى. يتضمن أيضًا برنامجًا للمركبات المزودة بنظام مساعدة السائق المتقدم (ADAS) ومتوافق مع ملحق المعايرة الثابتة X-431 ADAS Pro.

الفرق الرئيسي بينه وبين طرازي PRO 1 و 3 هو أنه يسمح لك بإرفاق ملحقات اختيارية مختلفة مثل مذبذب 4 قنوات، وجهاز اختبار البطارية، ومنظار داخلي، ومحاكي مستشعر. اتصالها بالإنترنت كامل لتقديم عدد لا نهائي من الخدمات، مثل إرسال النشرات الفنية، والتشخيص عن بعد، والمعلومات الفنية عبر الإنترنت (بيانات LAUNCH)، والتحديثات التلقائية وإمكانية التواصل مع معدات LAUNCH الأخرى للمساعدة بين ورش العمل (التعاون عن بعد). متوافق مع أجهزة golo telematics.

ميزات Launch X431 PAD V 5:

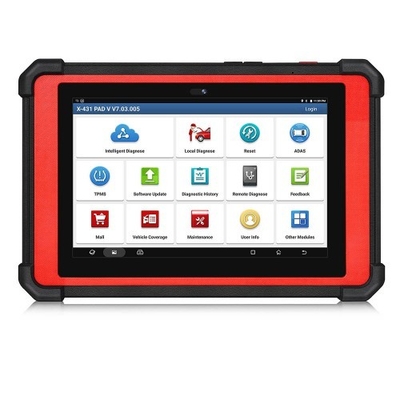

1. نظام Android 7.1 المخصص، ومعالج Qualcomm بـ 8 نوى، وشاشة لمس سعوية مقاس 10.1 بوصة، ودعم الشحن السريع QC3.0.
2. شبكة Wi-Fi مزدوجة التردد 2.4 جيجاهرتز و 5 جيجاهرتز، معدل الإرسال أسرع من الجيل السابق.
3. الكاميرا: أمامية، 8 ميجابكسل؛ خلفية، 13 ميجابكسل، عرض حالة الاستعداد I/M
4. تقنية Wi-Fi من الجيل الخامس، من الناحية النظرية، معدل الإرسال أسرع 4 مرات من الجيل السابق
5. تغطية واسعة لطرازات المركبات، ووظائف تشخيصية قوية (تشخيص ذكي، وتشخيص عن بعد، وقراءة DTC، ومسح DTC، وقراءة تدفق البيانات، واختبار التشغيل)، وبيانات تشخيصية دقيقة، ووظائف خاصة وفيرة؛
6. تصميم صناعي جديد تمامًا، مع غلاف مطاطي ناعم على الزوايا الأربع للمنتج، لمنع الاصطدام بشكل فعال؛ عمود التخميد، تعديل حر لما يقرب من 180 درجة؛ دعم ثلاثة أوضاع للتعليق والدعم والعادي.

وظائف Launch X431 PAD V 5:

1. التشخيص الشامل: دعم التشخيص السريع الكامل الصنع، والنظام الكامل، والوظائف الكاملة، وقراءة DTC، ومسح DTC، وقراءة تدفق البيانات، واختبار التشغيل، وما إلى ذلك.
2. التشخيص الذكي: دعم تحديد VIN الذكي واستعلام سجل التشخيص المستند إلى السحابة، مما يجعل التشخيصات أكثر ذكاءً وكفاءة.
3. التشخيص المحلي: عندما لا يتوفر التشخيص الذكي في بيئة بدون شبكة، اختر التشخيص التقليدي. حدد طراز السيارة وطرازها يدويًا لإجراء فحص السيارة.
4. التشخيص عن بعد: دعم الاتصال في الوقت الفعلي عبر الإنترنت وخدمة التشخيص عن بعد من خلال النص والصورة والملف بين الجهاز والجهاز، وبين الجهاز وسطح المكتب البعيد، مع عرض نطاق ترددي منخفض للشبكة واحتلال موارد النظام.
5. وظيفة خاصة: دعم ما مجموعه 16 وظيفة خاصة، بما في ذلك إعادة ضبط مصباح الخدمة، وتكييف الخانق، وإعادة ضبط زاوية التوجيه، وإعادة ضبط وسادة الفرامل، وإعادة ضبط ضغط الإطارات، ومطابقة مضاد للسرقة، وتفريغ ABS، ومطابقة البطارية، وتعلم التروس، وتشفير الحاقن، وتجديد DPF، وتهيئة فتحة السقف، ومطابقة المصباح الأمامي، ومطابقة التعليق ومطابقة AT، وتكييف EGR.
6. ترقية البرنامج: دعم ترقية بنقرة واحدة لنظام التشغيل، وجانب العميل، وبرامج طراز السيارة والبرامج الثابتة.
7. ملاحظات التشخيص: بالنسبة لأخطاء برامج الطراز والوظائف التي تمت مواجهتها أثناء الاستخدام، يرجى إرسال الملاحظات على الفور. ستستجيب LAUNCH في أقرب وقت ممكن.
8. تقريري: عرض تقرير التشخيص الشامل، وتقرير التشخيص عن بعد، وتشغيل تدفق البيانات.
9. إعداد البرنامج: يحتوي على الموصل الخاص بي، وإدارة اتصال الموصل التشخيصي، وتنشيط الموصل، وإصلاح البرامج الثابتة، وما إلى ذلك.
10. الوحدة الممتدة: دعم المذبذب، والمستشعر، واختبار البطارية، والمنظار الداخلي، وطابعة Wi-Fi، وما إلى ذلك.
11. قراءة تدفق البيانات: دعم أوضاع عرض تدفق البيانات المتنوعة وتدفق البيانات القياسي المحدد من قبل المستخدم.
12. التشخيص التقليدي: عندما لا يتوفر التشخيص الذكي في بيئة بدون شبكة، اختر التشخيص التقليدي. حدد طراز السيارة وطرازها يدويًا لإجراء فحص السيارة.

المركبات المدعومة من Launch X431 PAD V 5:

1. المركبات المدعومة للركاب:

1. أسترالي: AUST Holden, AUST Ford
2. آسيوي: Toyota/Lexus, Honda/Acura, Mazda, Subaru, Nissan/Infiniti, Mitsubishi, Hyundai, Isuzu, Daihatsu, KIA, Daewoo, Suzuki, Proton, Ta ta, Mahindra, Ssangyong, Perodua, Maruti
3. أوروبي: Audi, Mercedes/ Maybach, BMW/ MINI/ Rolls Royce, VW/ Bentley/ Bugatti, Opel/ Vauxhall, Peugeot, Citroen, Volvo, Sprinter, Renault/ Dacia, Fiat/ Romeo/Abarth/ Lancia, Rover, Landrover, Saab, Seat, Skoda, Smart, Maserati, Ferrari, Arston Martin, Porsche, Jaguar
4. الولايات المتحدة الأمريكية: USA Ford/ Lincoln, GM/ Buick/ Cadillac/ Chevrolet, Chrysler/ Dodge/ Jeep
5. صيني: Changcheng (Great Wall), Geely, Qirui_TY (Cherry), Futian, Changan, Changhe, Haifei ….etc.
7. أخرى: EOBD, Demo

الوظائف الخاصة المدعومة:مانع الحركة/ المفتاح، والحاقن، وإعادة ضبط نزيف الفرامل، وإعادة ضبط TPMS، وإعادة تعلم الخانق الإلكتروني، وإعادة ضبط DPF، وإعادة ضبط SAS، وإعادة ضبط الزيت، وإعادة ضبط الفرامل، وإعادة ضبط BMS

2. المركبات الثقيلة المدعومة:

تغطية البرامج:
Nissan (ديزل)، Mitsubishi (ديزل)، USA Ford Diesel، Kenworth Astra، Benz Heavy Duty، Bosch Diesel، China Heavy Duty، Cummins Heavy Duty، DAF، Delphi Diesel، Denso Diesel، FAW Liberation، Foton Auman، FUSO، Hino، Hyundai Heavy Duty، Isuzu Heavy Duty، Iveco Heavy Duty، JAC Heavy Duty، Mack، MAN، OBD Heavy Duty، Scania، Shangchai Diesel، Volvo Heavy Duty، WP Diesel، Airbus، Allison Transmission Box، Ashok Rejlander، Bendix ABS، Caterpillar Heavy Duty، Chai Heavy Vehicle، Chaoyang Diesel، Construction Machinery، CREDO Heavy Vechicle، Detroit Engine، Dongfeng Commercial Vehicle، Dongfeng Yufeng، Doosan Engine، Freightliner Heavy Duty Truck، Full Diesel Diagnosis Software، Haldex ABS Heavy Duty، HD_ABS System، HD_GoldenDragon، HD_International
HD_Kinglong, HD_Maxxforce, HD_Ta ta, HD_Western_Star, Heavy Truck Presentation Software, IRISBUS HD, IRIZAR HD, NEOPLAN HD, Peter HD, Renault HD, SETRA HD, Stannic Bavin, Sterling HD, Sunlong Bus, Sunwin Bus, UD Trucks 2F Nissan Diesel, WABCO ABS, Yang Chai Engine

الوظائف الخاصة القوية:استبدال المكونات، واختبار ضغط الأسطوانة، واختبار قطع الحاقن، وتجديد DPF، والتواصل مع ABS وناقل الحركة من Bendix و Wabco و Allison، ووظيفة الاتصال عن بعد من Tech to Tech.

وحدات اختيارية للتوسيع:

1. مذبذب ومحلل الإشعال
2. المنظار الداخلي
3. جهاز اختبار البطارية
4. صندوق النطاق
5. صندوق المستشعر: جهاز اختبار المستشعر والمحاكي + مقياس متعدد.
6. ملحق المعايرة الثابتة X-431 ADAS Pro.
7. معلومات LAUNCH الفنية.
8. ملحقات اختيارية: أثاث للمثبت والتشخيص MB 90 و MB 80.

دليل تشغيل Smartbox 3.0-J2534

1. توصيل Smartbox3.0

يأتي Smartbox3.0 مع كابل USB.
يتصل أحد طرفي Smartbox3.0 بكابل USB: يتصل أحد منافذ كابل USB بـ Smartbox3.0؛ يتصل المنفذ الآخر بمنفذ USB لجهاز كمبيوتر؛ يتصل الطرف الآخر من Smartbox3.0 بواجهة ناقل OBD، ويتصل المنفذ الآخر من الناقل بموصل OBD.


كيفية تثبيت حزمة برامج Launch X431 PAD V 5 وبرنامج التشغيل؟

2.1 خطوات تثبيت حزمة البرامج
2.1.1 خطوات تثبيت حزمة البرامج
تنبيه: يرجى التأكد من أن مستخدم الكمبيوتر لديه حقوق المسؤول وأن Smartbox3.0 متصل بجهاز كمبيوتر قبل التثبيت.
الخطوة 1: افتح "SmartBox_3.0_Setup.exe"، وحدد مسار التثبيت وفقًا للمطالبات
الخطوة 2: انقر فوق 'تغيير' لتحديد مسار التثبيت، ثم انقر فوق 'التالي'



الخطوة 3: بعد تأكيد مسار التثبيت، انقر فوق 'التالي'



الخطوة 4: انقر فوق 'التالي' لبدء تثبيت برنامج التشغيل. يوصى بتوصيل الجهاز قبل تثبيت برنامج التشغيل. يجب أن يقوم البرنامج بالتثبيت من تلقاء نفسه.



الخطوة 5: انقر فوق 'تم'. تم تثبيت برامج التشغيل!


الخطوة 6: انقر فوق 'تم' مرة أخرى. تم تثبيت البرنامج!


2.1.2 عرض معلومات تسجيل J2534 (محفوظ)
بعد تثبيت البرنامج، يمكن رؤية معلومات التسجيل المقابلة لـ LAUNCH حول J2534Dll في السجل. افتح نافذة "تشغيل" (اختصار "Windows+R")؛ أدخل الأمر "regedit"، كما هو موضح أدناه:



أدخل السجل، وابحث عن معلومات تسجيل J2534 DLL الخاصة بـ LAUNCH وفقًا للمسار التالي: HKEY_LOCAL_MACHINESOFTWAREPassThruSupport.04.04



ملاحظة: قد يكون ذلك بسبب نظام التشغيل 64 بت، إذا لم تتمكن من عرض معلومات التسجيل. يمكنك العثور عليها وفقًا للمسار التالي:
HKEY_LOCAL_MACHINESOFTWAREWow6432NodePassThruSupport.04.04
تظهر لقطة الشاشة أدناه:



كيفية تحديث Launch X431 PAD V 5؟

قم بتشغيل "SmartBox Tool 3.0" على سطح مكتب Windows بعد تثبيت "SmartBox_3.0_Setup".

3.1 وظيفة ترقية البرامج الثابتة
يمكن ترقية SmartBox 3.0 من خلال SmartBox Tool 3.0. يرجى تحديد "M7 Upgrade" لترقية البرامج السفلية و "A7 Upgrade" لترقية النظام. انقر فوق "استعراض" لتحديد المسار لتخزين ملفات الترقية وانقر فوق "ترقية".
ملاحظة: أعد تشغيل البرنامج و SmartBox 3.0 عند اكتمال الترقية. يمكنك التحقق من الإصدار للتأكد مما إذا كانت الترقية ناجحة.

3.2 وظيفة عرض السجل
عند الضرورة، يمكنك تمكين وظيفة "كتابة ملف السجل" أو "معلومات طباعة النافذة" لتسجيل حالة اختبار SmartBox 3.0 والعملية. لتجنب أخطاء البرنامج بسبب ملفات السجل الكبيرة جدًا، لا تقم بتمكين الوظيفة إذا لم يكن ذلك ضروريًا. يتم حفظ ملفات السجل ضمن الدليل الجذر للقرص C افتراضيًا.
الخطوات: يمكن إنشاء معلومات J2534Log المقابلة عن طريق تحديد خيار "كتابة ملف السجل" بعد النقر فوق "عرض السجل" في الزاوية اليسرى العليا من واجهة البرنامج، كما هو موضح أدناه:

ملاحظة: يرجى إعادة تشغيل برنامج التشخيص!
ملاحظة: إذا تم تمكين وظيفة طباعة السجل، فقد تكون ملفات السجل كبيرة جدًا حيث تتم كتابة المعلومات بشكل متراكم. يرجى تمكين هذه الوظيفة عند الضرورة، مثل التطوير والتصحيح. في حالات أخرى، يرجى عدم تنشيط خيار الوظيفة هذا حسب الرغبة.
مسار التخزين الافتراضي لملف السجل "J2534Log" الذي تم إنشاؤه هو: C:Program FilesSmartBox 3.0SmartBox 3.0Log J2534_LOG.txt، كما هو موضح أدناه:

لاحظ أيضًا: في بعض أنظمة الكمبيوتر، لا يتمتع المستخدمون بإذن الكتابة إلى مجلد الملفات هذا، مما يؤدي إلى عدم نجاح إنشاء ملف السجل. من الضروري تعديل أذونات هذا المجلد (يتطلب امتيازات المسؤول)، كما هو موضح أدناه:

انقر بزر الماوس الأيمن فوق مجلد "السجل"، وحدد خيار "السمة" وابحث عن سمة "الأمان"، وحدد المستخدم الحالي، وانقر فوق "تحرير"، وحدد اسم المستخدم المقابل مرة أخرى، وحدد جميع خيارات "السماح" في عمود الإذن (يتطلب حقوق المسؤول)، وانقر فوق "موافق" للعودة.

معلمات Launch X431 PAD V 5

معلمات SmartBox 3.0:

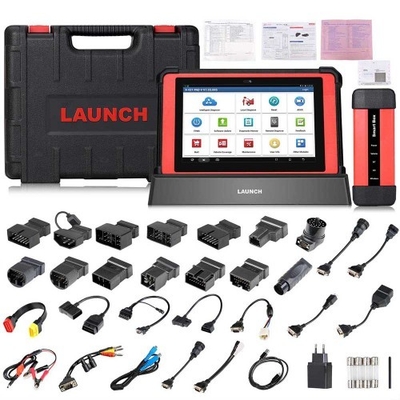

قائمة حزمة Launch X431 PAD V 5

1 × الوحدة الرئيسية X-431 PAD V
1 × قفص الاتهام لشحن X-431 PAD V

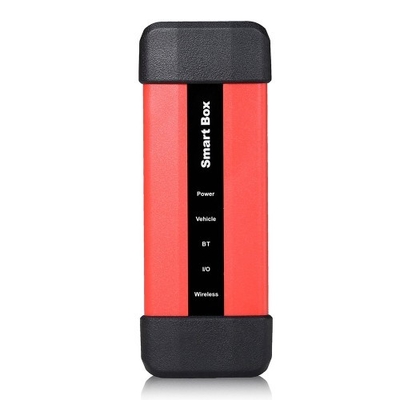

1 × موصل تشخيص Smartbox 3.0
1 × كابل Micro USB
1 × كابل ولاعة السجائر
1 × محول طاقة تيار مستمر 5 فولت
1 × كابل مشابك البطارية
1 × كابل تمديد OBD II
1 × كابل تحويل موصل غير 16 سنًا
1 × مظروف كلمة المرور

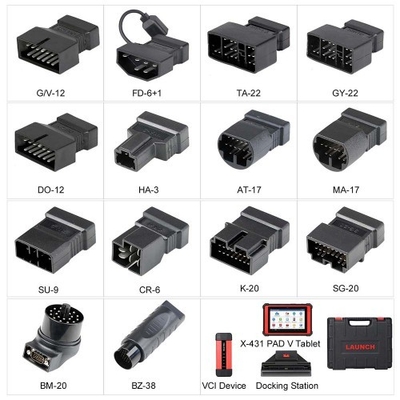

1 × مجموعة موصلات غير 16 سنًا


قائمة حزمة Launch XPROG -3:

• الوحدة الرئيسية
• محول الطاقة
• كابل التشخيص الرئيسي
• كابل الحصول على البيانات من الجيل الرابع
• الجيل الرابع من كابل الحصول على بيانات EEPROM (بدون تفكيك لوحة القيادة)
• كابل وضع BENCH
• محول MCU V1
• محول MCU V2
• كابل MCU مع أسلاك متعددة
• محول شريحة EEPROM
• مفتاح الحصول على التناظرية بالأشعة تحت الحمراء من Benz
• كابل MCU مع أسلاك متعددة
• محول EEPROM
• دليل المستخدم
