صندوق GT105 OBD II Break Out Box مساعد OBD Plus بروتوكول كامل OBD2 وصلة عالمية لبرمجة وحدة التحكم الإلكترونية عبر OBD2
| مكان المنشأ | الصين |
|---|---|
| رقم الموديل | Godiag GT105 OBD II مربع |
| الحد الأدنى لكمية | 1 |
| الأسعار | $49.95 |
| تفاصيل التغليف | بوصة: 5.12*4.33*2.36/ 0.5 كجم |
| وقت التسليم | يوم عمل واحد |
| شروط الدفع | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
| القدرة على العرض | 100 |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
WeChat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| ميزة 1 | خط اتصال ECU الكامل بروتوكول لتعديل قوة البرمجة الإلكترونية | ميزة 2 | المساعدة في اكتشاف الاتصال |
|---|---|---|---|
| ميزة 3 | DC Power Interface ، موصل طاقة المختبر المخصص. | ميزة 4 | OBD2 مستقل دبوس 4 جسم gnd |
| إبراز | صندوق مساعد OBD Plus Break Out Box,صندوق GT105 Break Out Box,صندوق OBD II Break Out Box,GT105 Break Out Box,OBD II Break Out Box |
||
منتوج وصف
- GODIAG GT105 مناسب للعمل في الهواء الطلق، حيث يأخذ الطاقة من بطارية السيارة ويحولها إلى مصدر طاقة DC12V للشحن بجهد 12 فولت أو طاقة البرمجة أو مصدر طاقة مستقل لمعدات التشخيص.
- يُستخدم وصلة OBD2 عالمية كاملة البروتوكول لتوصيل وحدة التحكم الإلكترونية (ECU) لبرمجة وحدة التحكم الإلكترونية (ECU) عبر طريقة OBD2 مثل MMPS و FGTECH و KESSV2 و BYSHUT و DISPROG وما إلى ذلك.
GODIAG GT105 OBD II Break Out Box OBD Assistant Plus وصلة OBD2 عالمية كاملة البروتوكول لبرمجة وحدة التحكم الإلكترونية (ECU) عبر OBD2
أبرز الميزات:
1. آمن وسهل التشغيل لـ IMMO: لتجنب تفكيك وحدة التحكم الإلكترونية (ECU) لسيارات FORD و Mitsubishi و Volkswagen بسبب حدوث قصر في الدائرة.
2. المساعدة في اكتشاف الاتصال:عند استخدام جهاز للاختبار على السيارة ويشير إلى عدم وجود اتصال، يمكنك استخدام مساعد GT105 OBD للتوصيل بالسيارة، واكتشاف ما إذا كان هناك اتصال بين السيارة ومساعد GT105 OBD. إذا لم تكن هناك مشكلة في الاتصال بين السيارة و GT105، فقد يكون جهازك معطلاً أو غير مدعوم.
3. تُستخدم وصلة OBD2 عالمية كاملة البروتوكول لتوصيل وحدة التحكم الإلكترونية (ECU) لبرمجة وحدة التحكم الإلكترونية (ECU) عبر طريقة OBD2 مثل MMPS و FGTECH و KESSV2 و BYSHUT و DISPROG وما إلى ذلك.
4. يحل محل كابل XHORSE All Keys Lost Cable لسيارات Ford 2016- Smart Key AKL مع منبه نشط بشكل مثالي
الوصف:

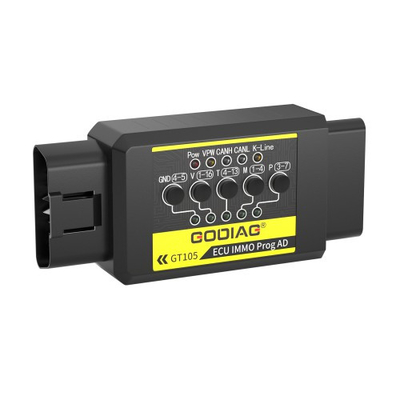

GODIAG ECU IMMO Prog AD GT105 هو محول توصيل خاص تم تطويره لفنيي صيانة السيارات وفنيي مطابقة IMMO ومهندسي برمجة وحدة التحكم الإلكترونية (ECU) وما إلى ذلك. يتم استخدامه لتقصير دائرة OBD2 في السيارة لتنشيط IMMO المطابقة وتشخيص وحدة التحكم الإلكترونية (ECU) وتوصيل البرمجة وسحب الطاقة من بطارية السيارة لصيانة السيارة في الموقع في الهواء الطلق. تم تجهيز GT105 بمؤشرات اتصال إشارة PWM+ (PIN2) و CANH (PIN6) و CANL (PIN14) و K-line (PIN7). عندما يكون هناك اتصال بيانات، سيومض مؤشر البروتوكول المقابل، وبالتالي يمكن الحكم على حالة الاتصال ويمكنك أيضًا تحديد ما إذا كان جهاز البرمجة التشخيصية قادرًا على الاتصال. GT105 مناسب للعمل في الهواء الطلق، حيث يأخذ الطاقة من بطارية السيارة ويحولها إلى مصدر طاقة DC12V للشحن بجهد 12 فولت أو طاقة البرمجة أو مصدر طاقة مستقل لمعدات التشخيص.
الميزات:
- خط توصيل وحدة التحكم الإلكترونية (ECU) كامل البروتوكول لضبط طاقة برمجة وحدة التحكم الإلكترونية (ECU)
- OBD2 مستقل PIN 4 body GND، PIN5 signal GND لبرمجة خاصة لبعض الوحدات.
- يمكن التبديل بين PIN4 و PIN5 بين قصر الدائرة وعدم قصر الدائرة.
- يمكن التبديل بين PIN4 و PIN5 بين قصر الدائرة وعدم قصر الدائرة.
- OBD2 قياسي مستقل PIN4، PIN5.
- مقعد أنثى نحاسي نقي يدعم الإدخال والإزالة المتكررة، وله عمر خدمة طويل.
- مشبك البطارية معالج برذاذ الملح الصديق للبيئة، بسمك 0.5 مم.
- يعتمد كابل بطارية السيارة DC على كابل مغمد ثنائي النواة 0.75 مم²، والذي يدعم واجهة DC5.5*2.5/ DC5.5*2.1.
- يحتوي موصل DC على فتيل قابل لإعادة الضبط 7A.
- واجهة طاقة DC، موصل طاقة معملي مخصص.
- وصلة OBD2 عالمية ذات نوعية جيدة.
- واجهة طاقة DC، موصل طاقة معملي مخصص.
- وصلة OBD2 عالمية ذات نوعية جيدة.
وظائف المنتج:
1. يتم توصيل وصلة OBD2 العالمية بوحدة التحكم الإلكترونية (ECU)، ويتم تشخيص وحدة التحكم الإلكترونية (ECU) بواسطة معدات التشخيص البرمجية. (مع MPPS و FGTech و Kess V2 وما إلى ذلك، لقراءة وكتابة بيانات وحدة التحكم الإلكترونية (ECU)، واستنساخ وحدة التحكم الإلكترونية (ECU)، وضبط وحدة التحكم الإلكترونية (ECU))
2. يوفر GT105 مصدر طاقة غير منقطع أثناء عملية استبدال بطارية السيارة لحماية بيانات وحدة التحكم الإلكترونية (ECU) في السيارة من الضياع بسبب انقطاع التيار الكهربائي. نظام الصوت غير مقفل، وبيانات IMMO غير مفقودة، ولا يلزم إعادة ضبط جهاز التحكم عن بعد، ولا يلزم إعادة ضبط منظم النافذة، ولا يلزم إعادة مطابقة صمام الخانق. لن يضيء ضوء الخطأ. لن تظهر رموز الخطأ. يوفر GT105 تأمينًا داخليًا للمستخدمين.
3. يمكن لـ GT105 الحصول على طاقة 12 فولت من بطارية السيارة. (لمعدات البرمجة مثل Xhorse Key Tool Plus Pad و VVDI Prog و CGDI Prog و IM608، اقرأ BMW و BENZ و IMMO ECU في الهواء الطلق، أو قم بتوفير طاقة 12 فولت لقراءة بيانات وحدة التحكم الإلكترونية (ECU) للسيارات الأخرى. توفير الطاقة لآلات قطع المفاتيح التي تعمل بجهد 12 فولت لتحقيق إصلاح المركبات المعيبة في الموقع في الهواء الطلق. )
4. بعد عام 2016، فقدت جميع مفاتيح Ford الذكية، يتعاون GT105 مع معدات VVDI (OBDSTAR AUTEL) وغيرها من معدات مطابقة IMMO لبرمجة المفاتيح.
5. GT105- فقدت جميع مفاتيح السيارة المطابقة --- قم بتنشيط العداد أو تنشيط IMMO ECU. (دعم VAG من الجيل الرابع والخامس IMMO، ومزامنة Toyota ECU، ومطابقة Mitsubishi المساعدة لجميع المفاتيح المفقودة أو إعداد مفتاح التحكم عن بعد لجميع المفاتيح المفقودة، وسيارة Porsche Cayenne القديمة لتعلم مفتاح IMMO.)
6. يمكن أن يحدد ضوء مؤشر VPW CANH CANL K-Line حالة الاتصال بين السيارة وجهاز البرمجة التشخيصية. (إذا كان الجهاز المتصل يمكنه تحديد ما إذا كان الجهاز يمكنه إرسال الاتصال، فما عليك سوى تحديد ما إذا كانت البرمجة التشخيصية طبيعية.)
7. وصلة عالمية - تدعم DC وحماية السلامة رأس الموز موصل طاقة برمجة فائق مخصص.
8. وصلة عالمية - GND4 و GND5 مستقلان يلبيان احتياجات برمجة وحدة التحكم الإلكترونية (ECU) الخاصة. (ملاحظة: يتم الضغط على مفتاح GND4-5 عادةً لجعله يضيء. عندما تحتاج بعض وحدات التحكم الإلكترونية (ECU) إلى الاتصال بشكل مستقل بـ GND4 و GND5، حرر المفتاح.)
9. وصلة عالمية - مع مفتاح تمثيلي للإشعال، مزود بكابلات توصيل مخصصة للإشعال كبيرة وصغيرة. (بعد الضغط على مفتاح الإشعال ING، سيكون للخط “ING12V” 12 فولت. هذا هو مفتاح الإشعال التناظري. لأنه عندما تقرأ بعض الأجهزة بعض وحدات التحكم الإلكترونية (ECU)، سيطالب الجهاز بتشغيل أو إيقاف تشغيل مفتاح الإشعال.)
10. مع مشبك التمهيد GND 4#. تعاون مع MPPS و FGTECH و KESSV2 وما إلى ذلك. [خط K مزدوج، خط CAN مزدوج] 3 مقابس طاقة كبيرة و 2 صغيرة، و 4 GND كبيرة، و 4 GND صغيرة مصممة لتلبية احتياجات توصيل البرمجة.
عرض الوظائف:
أ. قم بتوصيل وحدة التحكم الإلكترونية (ECU)، وإمداد الطاقة الخاص لقراءة وكتابة بيانات وحدة التحكم الإلكترونية (ECU)، واستنساخ وحدة التحكم الإلكترونية (ECU)، والبرمجة والتعديل.
مخطط توصيل موصل طاقة البرمجة المخصص.
مخطط توصيل MPPS ECU
مخطط توصيل KESS V2 ECU
مخطط توصيل موصل طاقة البرمجة المخصص.
مخطط توصيل MPPS ECU
مخطط توصيل KESS V2 ECU
ب. يوفر GT105 مصدر طاقة غير منقطع أثناء عملية استبدال بطارية السيارة لحماية بيانات وحدة التحكم الإلكترونية (ECU) في السيارة.
ج. وصلة OBD2 عالمية
د. بعد عام 2016، عندما تفقد جميع مفاتيح Ford الذكية، يتعاون GT105 مع معدات VVDI (OBDSTAR، AUTEL) وغيرها من معدات مطابقة IMMO لبرمجة المفاتيح.
فقدت جميع مفاتيح السيارة المطابقة --- قم بتنشيط العداد أو تنشيط IMMO ECU. (دعم VAG من الجيل الرابع والخامس IMMO، ومزامنة Toyota ECU، ومطابقة Mitsubishi المساعدة لجميع المفاتيح المفقودة أو إعداد مفتاح التحكم عن بعد لجميع المفاتيح المفقودة، وسيارة Porsche Cayenne القديمة لتعلم مفتاح IMMO.)
هـ. يمكن أن يحدد ضوء مؤشر VPW CANH CANL K-Line حالة الاتصال بين السيارة وجهاز البرمجة التشخيصية. (إذا كان الجهاز المتصل يمكنه تحديد ما إذا كان الجهاز يمكنه إرسال الاتصال، فما عليك سوى تحديد ما إذا كانت البرمجة التشخيصية طبيعية.)
و. IMMO AD Ford فقدت جميع المفاتيح الذكية، ومعدات VVDI (OBDSTAR، AUTEL) وغيرها من معدات مطابقة IMMO. بالنسبة للمطابقة المفقودة بالكامل، تحتاج إلى فصل بطارية السيارة، وتوصيل القطب السالب للبطارية عبر OBD5، وتوصيل الدبوس 16 بالقطب الموجب لبطارية 12 فولت.
مثال: استخدم Xhorse Key Tool Plus Pad لمطابقة طراز Ford جديد بعد عام 2017. في حالة فقد جميع المفاتيح، تكون السيارة في حالة إنذار، ولا يمكن استخدام الجهاز اللوحي للمطابقة. إذا كنت تريد مطابقة المفاتيح، فيجب عليك تحرير حالة IMMO.
إذا كانت السيارة قد دخلت حالة IMMO. افصل القطب الموجب للبطارية كما هو موجه من قبل الجهاز، ثم قم بتوصيل بطارية السيارة بكابل محول الطاقة GT105، كما هو موضح في الصورة.
(في عملية مطابقة المفاتيح، يتم الحفاظ دائمًا على مصدر الطاقة الخارجي 12 فولت، ولا حاجة للفصل)
اتبع التعليمات الموجودة على Xhorse Key Tool Plus Pad لمطابقة المفاتيح.
ز. فقدت جميع مفاتيح السيارة المطابقة --- قم بتنشيط العداد أو تنشيط IMMO ECU.
Porsche و VW من الجيل الرابع الذكي، مفتاح بطاقة الجيل الخامس (قائمة الطرازات: A6L Touareg A4 Q5 A7 جديدة) تضيء الأداة، يتم توصيل أداة مطابقة المفاتيح لجمع البيانات. بعض أدوات السيارة لا تضيء، ولكن يمكن أيضًا إجراء جمع البيانات، على سبيل المثال: A6L Q7.
ح. تستبدل Toyota وحدة التحكم الإلكترونية (ECU) للمحرك، ويجب مزامنة IMMO ECU، أو يمكن لبعض معدات مطابقة المفاتيح مطابقة جميع المفاتيح المفقودة لمركبات Toyota
ط. Mitsubishi فقدت المفتاح كل المطابقة أو إعدادات مفتاح التحكم عن بعد المفقودة بالكامل.
ي. تعلم مفتاح IMMO لسيارة Porsche Cayenne القديمة
ك. جمع الطاقة في العمليات الخارجية
عندما لا يتمكن صانع الأقفال أو مهندس وحدة التحكم الإلكترونية (ECU) من الحصول على مصدر طاقة 12 فولت في العملية الخارجية، يمكنه استخدام كابل محول الطاقة GT105 للحصول على مصدر طاقة 12 فولت من بطارية السيارة.
يوفر الطاقة لآلة قطع المفاتيح التي تعمل بجهد 12 فولت
معنى ضوء المؤشر:
| 1. تصنيع مخصص 2. سلك SJE1850 3. تصنيع مخصص 4. تأريض الطاقة 5. تأريض الإشارة 6. SAEJ2284 7. سلك ISO9141-2&iso، DIS4230-4K 8. تصنيع مخصص |
9. تصنيع مخصص 10. سلك SJE1850 (ناقل) 11. تصنيع مخصص 12. تصنيع مخصص 13. تصنيع مخصص 14. SAEJ2284 15. سلك ISO9141-2 & ISO/DIS 4230-4L 16. القطب الموجب لبطارية السيارة |

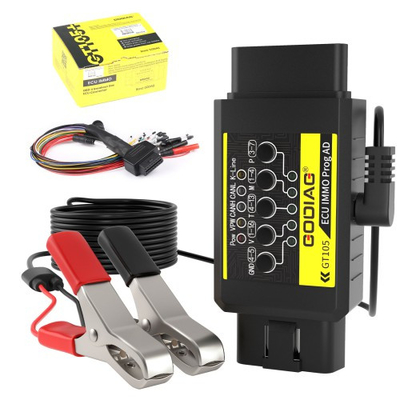

تشمل العبوة:
1 قطعة × مضيف GT105
1 قطعة × سلك طاقة مع مشبك بطارية

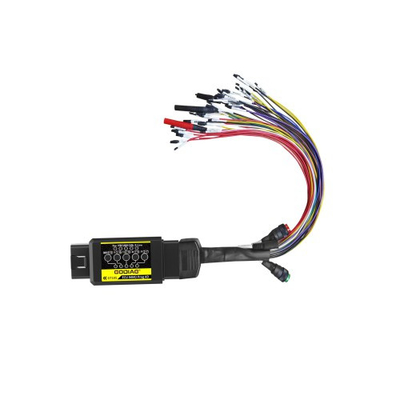

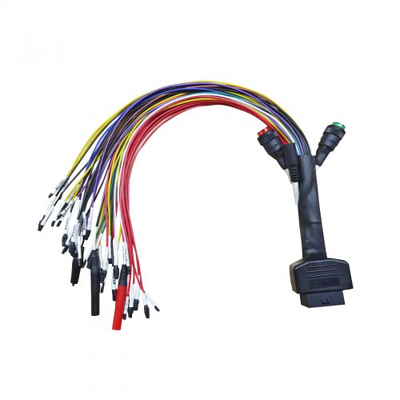

1 قطعة × وصلة OBD2 كاملة البروتوكول
3 قطع × مقاومة كهربائية
1 قطعة × وصلة OBD2 كاملة البروتوكول
3 قطع × مقاومة كهربائية
