أداة المسح الالكتروني لـ ZF EATON FAST SINOTRUCK TRANSMISSION AMT AT TCU ABS EBS TBS ECAS ADAS أداة التشخيص المتأخر الجوي

يرجى الرجوع إلى معلومات السلامة المقدمة من قبل الشركة المصنعة للمركبة أو الجهاز واتباعها وإجراءات الاختبار المعمول بها قبل استخدامه.
يرجى استخدام الجهاز وفقًا لدليل التشغيل هذا، وقراءة وفهم واتباع جميع معلومات السلامة والإرشادات الواردة في دليل التشغيل.

الفهرس
مقدمة---------------1
القسم 1 مقدمة المنتج---------------2
1.1 مظهر VCL---------------2
1.2 ملحقات موصل المنتج---------------2
1.3 عرض توضيحي للاتصال بالمنتج الفعلي---------------3

القسم 2 تثبيت البرنامج---------------4
القسم 3 استخدام المنتج---------------5
3.1 طرق الاتصال---------------5
3.2 استخدام الطرق واختيار القائمة---------------6
3.3 مقدمة عن الوظيفة---------------7

القسم 4 قائمة التعبئة---------------10
القسم 5 بطاقة الضمان---------------11

محول فحص هيكل XTRUCK بالإصدار الكامل مع كابل تشخيص EBS ABS لأدوات علب التروس WABCO KNORR

لماذا تختار هذا المنتج؟

1) أداة التشخيص المتخصصة الوحيدة للإرسال والمؤخر AMT في TCU ABS EBS TBS ECAS ADAS AIRMATIC المتوفرة في السوق.
2) يغطي معظم العلامات التجارية للإرسال والمؤخر يمكن أن يحل محل واجهة ZF TESTMAN PRO06، ومتوافق أيضًا مع برنامج ZF TESTMAN PRO الأصلي.
3) أداة تشخيص النظام بأكمله لـ WABCO & KNORR & SINOTUK، مما يجعل أداة تشخيص WABCO & KNORR & SINOTRUK 3 في 1 ممكنة.
4) يظهر جهد OBD في الواجهة، من السهل والمريح معرفة جهد كل دبوس.
5) تبديل التروس ديناميكيًا، اختبار التبديل القسري، خدمات القابض، خدمات الإرسال، التكوين وخدمات اختبار الإرسال الأخرى.
6) التوصيل والتشغيل. التشخيص التلقائي مع دليل المستخدم والاستخدام الودي
7) دعم فني مدى الحياة. يقف فريق المهندسين المحترفين لدينا بخبرات عقود في مجال التشخيص على أهبة الاستعداد للحصول على دعم سريع عبر الإنترنت.

تشخيص في الوقت الفعلي
قراءة البيانات الاحترافية والتمرير.

قراءة رموز الأعطال / تكوين المعلمات / تمرير البيانات / عرض جهد OBD / الميزات الخاصة / الفحص الخاص السريع / فحص SINOTUK الخاص، إلخ

ضوء

1. معلومات الإصدار:

اقرأ معلومات الإصدار لعرض تحديد TCU - ZF، تحديد TCU - مورد TCU، تحديد TCU - OEM، تحديد الإرسال. أنواع الإرسال المختلفة لديها معلومات إصدار مختلفة.

2. قراءة رمز الخطأ:

يمكن أن تساعد قراءة رمز الخطأ في فهم معلومات الخطأ الخاصة بعلبة التروس الحالية، ويمكن للمستخدم الحكم على نقطة الخطأ وفقًا لمعلومات الخطأ، ثم العثور بسرعة على المشكلة للصيانة.

3. قراءة تدفق البيانات:

لمراقبة ظروف التشغيل في الوقت الفعلي للمركبة، يمكن للمستخدم الحكم على نقطة المشكلة وفقًا لتغيرات تدفق بيانات المركبة وعرض رمز الخطأ، ومساعدة المستخدم بشكل أفضل في الحكم على ظروف التشغيل للمركبة بأكملها.

4. وظيفة خاصة:

تبديل التروس ديناميكيًا، اختبار التبديل القسري، خدمات القابض، خدمات الإرسال، التكوين وخدمات اختبار الإرسال الأخرى.

5. وظيفة خاصة - خدمة القابض:

تسريع تكييف القابض (التعلم الذاتي للقابض)، إشارة نقطة التلامس (تعلم نصف عقدة القابض)، تثبيت قابض جديد، تثبيت قابض مستعمل، إدخال يدوي لنقطة إغلاق القابض، حذف إدخالات الحمل الزائد للقابض، اختبار سلوك فصل القابض.

6. ميزات خاصة - خدمة الإرسال:

إمداد الهواء المضغوط للمركبة، معايرة مستشعر الإمالة (التعلم الذاتي لمستشعر المنحدر)، حساب كفاءة DYNCO (إعادة حساب معلمة نصف القطر المتداول، اختبار PISTON IEAK، التحقق من مشغل المحدد، إعادة تعيين تنشيط الخطأ التلقائي.

7. عرض جهد OBD:

يعرض شاشة واجهة عرض جهد OBD التي تمكن المهندس من معرفة جهد كل دبوس. يمكنه بسهولة معرفة أي دبوس غير مشغل. إجراء اختبار سريع ومريح

يحدث.

8. دعم التشخيص المتخصص:

تدعم الأداة التشخيص الكامل للنظام المتخصص WABCO & KNORR & SINOTRUK، ويمكنها أن تحل محل واجهة أداة التشخيص WABCO WDI و KNORR-BREMSE تمامًا. تمكين أداة WABCO WDI و KNORR BREMSE & SINOTRUK 3 في 1 ممكنة.

دليل الاستخدام السريع

معلومات أساسية:

نظام التشغيل: WINDOWS
طريقة الاتصال: USB، BLUETOOTH
الشاشة: 3.28 بوصة
نظام الدعم: الإرسال (FAST، ZF، EATON، SINOTRUK إلخ) المؤخر، نظام AIRMATIC، ABS (نظام المكابح المانعة للانغلاق) إلخ
اللغات المدعومة: الإنجليزية، الروسية، الصينية (المرحلة الثانية: البرتغالية) يمكن للكمبيوتر الشخصي تبديل اللغة المقابلة للغة نظام Windows أو الهاتف المحمول.

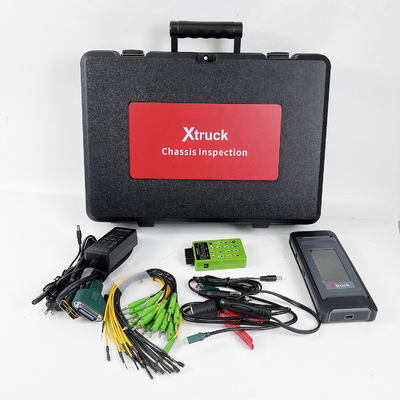

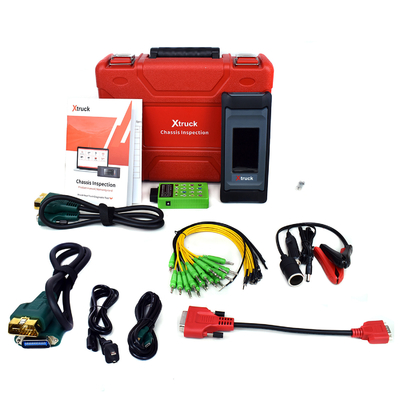

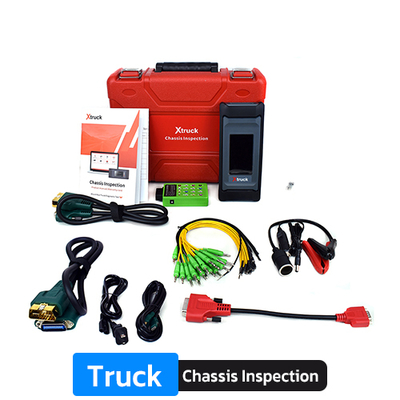

قائمة الحزمة:

- محول XTRUCK VCI *1

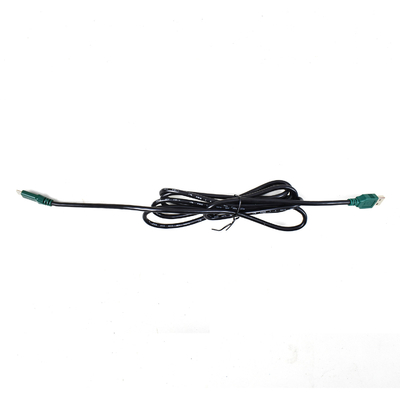

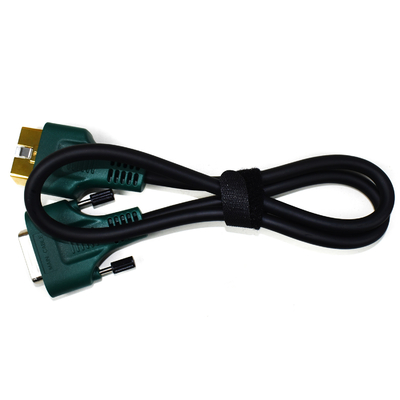

- سلك الاختبار الرئيسي *1

- صندوق وصلة عالمي -II*1

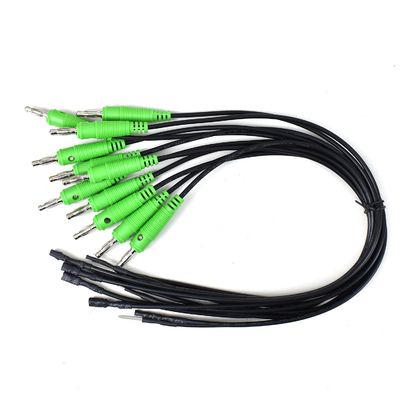

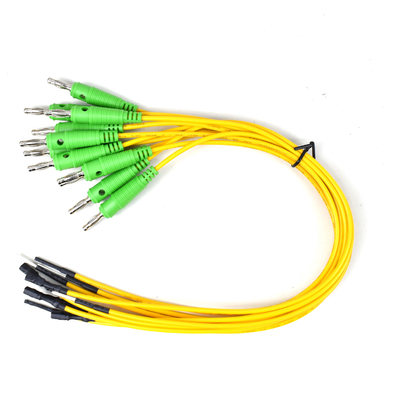

- وصلة سلك متعددة الوظائف *1

- سلك بيانات USB إلى TYPE-C *1

- محول طاقة 24 فولت *1

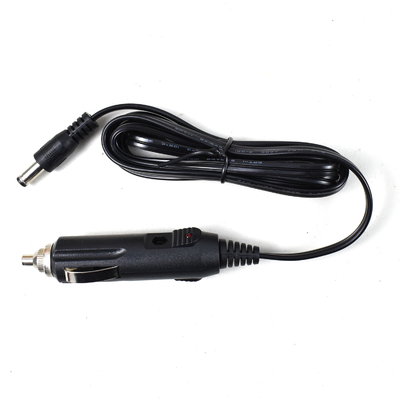

- ولاعة سجائر *1

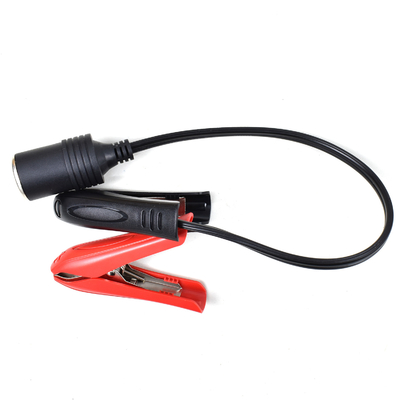

- سلك مشبك البطارية *1

- ضبط الأمان 5A*2

- شهادة مؤهلة *1

- دليل المنتج / بطاقة الضمان *1

- صندوق أدوات بلاستيكي *1

- كرتون *1
