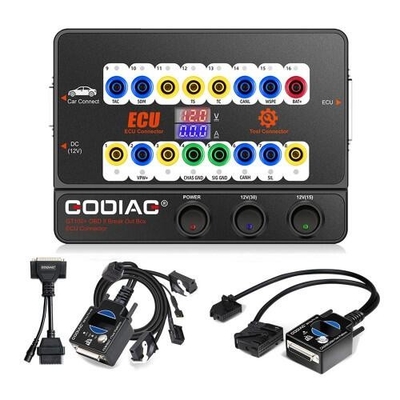

GODIAG GT100 صندوق اختراق مع بي ام دبليو CAS4 CAS4 + و FEM / BDC منصة اختبار الشحن المجاني ل VVDI2 VVDI أداة مفتاح زائد

وصف المنتج

- نعم

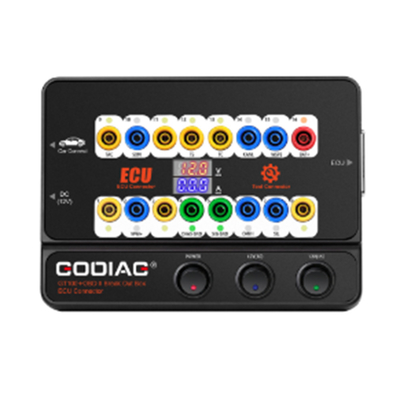

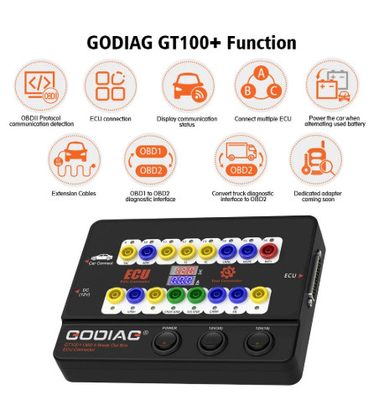

دليل وظائف وتشغيل GODIAG GT100
- من خلال توصيل السيارة وأداة التشخيص عبر نظام OBDII، سيشير مصباح LED في Godiag GT100 إلى ما إذا كانت واجهة تشخيص نظام OBDII لديها اتصال جيد مع السيارة.

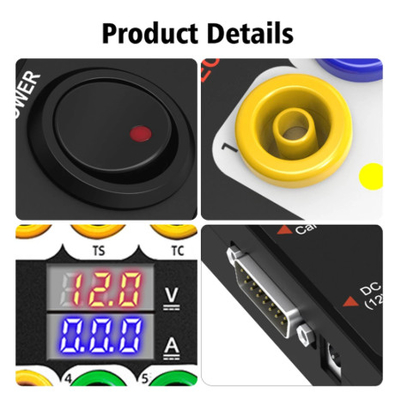

- مراقبة الجهد من واجهة OBDII المركبة وعرضه في الوقت الحقيقي.يرجى إيقاف التشخيص والبرمجة لتجنب عدم قدرة المركبة على بدء التشغيل / فقدان البيانات / قفل الوحدة.


1كاشف بروتوكول OBDII واكتشاف الاتصالات



1) قم بتوصيل GODIAG GT100 بمنفذ تشخيص OBDII للسيارة.
2) عندما يظهر الجهاز الجهد ، قم بتشغيل مفتاح الطاقة من GODIAG GT100.
3) ثم توصيل إلى أداة التشخيص، عندما الأداة تتواصل مع السيارة، مؤشر LED من البروتوكول المقابلة سوف تضيء أو البرق. (إذا تم اكتشاف بروتوكول CAN،سيكون لديه أقصى سطوععندما تكون الاتصال ناجحة، ويمكن أن يكون CAN-H و CAN-L المقابلة خفيفة أو تتوهج ضعيفة)

2اتصال ECU: اتصال وحدة واحدة

GODIAG GT100، متصلة إلى وحدة ECU واحدة، مريحة للمستخدم للقيام بالتشخيص والبرمجة وحدة واحدة.


1) قم بتوصيل الجهاز الإلكتروني الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز
2) يمكن تشغيل Godiag GT100 عن طريق الاتصال بواجهة تشخيص OBDII للسيارة ، أو بواسطة محول طاقة AC.
3) لتشخيص وبرمجة ل ECU واحد عن طريق توصيل أداة التشخيص أو برنامج ECU.


3. وصلة امتداد سدادة الموز:

تمديد واجهة OBDII 16pin للسيارة لإخبارك ما إذا كان اتصال واجهة OBDII جيدًا أم لا ، وهو أمر مناسب لاختبار شكل موجة الجهد في واجهة OBDII.



4تحويل واجهة تشخيص OBD1 إلى واجهة تشخيص OBD2 القياسية

استخدم المرفق لتحويل واجهة OBD1 إلى واجهة obd2 وفقًا لبروتوكول اتصال واجهة التشخيص.



5. قم بتوصيل وحدات تحكم ECU متعددة في نفس الوقت ، وهو أمر مريح للمهندسين المحترفين للكشف عن الصيانة.


6عندما تستخدم كابلات التمديد:مساحة موقع واجهة التشخيص ضيقة للغاية للاتصال بأداة التشخيص ، أو يجد المستخدم أن كابل التشخيص ليس طويلًا بما فيه الكفاية أثناء الصيانة.يمكن تمديدها بـ 1.2 متر



7قادرة على تشغيل السيارة عند استبدال البطارية المستخدمة.




1) إعداد البطارية A لتزويد الطاقة عن طريق توصيل إلى رقم 16 / 4 / 5 فتحات من غودياغ GT100 إلى واجهة تشخيص OBD2 من السيارة.
[الإشعار 1. شغل مفتاح الطاقة من غودياغ GT100. 2. لا تشغيل مفتاح الإشعال، لا تشغيل السيارة]

2) ثم استبدال بطارية جديدة تماما ب مع بطارية مستعملة في السيارة،التي من شأنها أن تضمن أن السيارة لديها طاقة كاملة لمنع فقدان البيانات وقفل الصوت أو عطل بسبب عدم وجود طاقة لوحدة التحكم ECU.


8سيتم إطلاق محول مخصص (مساعدة GT100 توصيل إلى وحدة ECU خاصة)


مخطط اتصال الأجهزة:



GODIAG منصة اختبار برمجة BMW CAS4 / CAS4 +

منصة اختبار برمجة كاس 4 / كاس 4 + غودياغ هي جهاز مخصص تم تطويره لصناع الأقفال في BMW ومهندسي الصيانة ومهندسي برمجة كاس 4 / كاس 4 +.


1. من خلال العمل معا مع غودياغ GT100 و xhorse vvdi 2 / bmw vvdi bim أداة / أوتل im608 وما إلى ذلك ، يمكن أن برنامج غودياغ CAS4 / CAS4 + منصة الاختبار مفتاح جديد عندما فقدت جميع المفاتيح ،
يمكن إضافة مفتاح جديد واستبدال وحدة كاس 4 / كاس 4 + ECU.

2قبل إعادة تثبيت وحدة CAS4 / CAS4 + إلى السيارة ، يسمح لك بتوصيل منصة الاختبار هذه إلى وحدة CAS لاختبار ما إذا كانت قادرة على التواصل
أو هناك أي خلل في العمل.

3تستخدم لقراءة البيانات والاحتياط بعد المعالجة المسبقة ، تستخدم لاستبدال وحدة CAS4 / CAS4 + immobilizer (على سبيل المثال: استبدال نظام CAS4 ذو منفذين بنظام immobilize ذو منفذين مع سهولة الوصول).

4قبل تثبيت وحدة CAS4 / CAS4 + مرة أخرى إلى السيارة ، يمكن استخدامها لاختبار ما إذا كان المفتاح المبرمج يتماشى مع CAS4 +.

5. منصة اختبار غودياغ CAS4 CAS4+ يمكن أن تساعد في توسيع الأعمال للمهندسين الذين لديهم مهارات لبرمجة CAS4 / CAS4+ مفتاح.
عندما يضيع مالك السيارة المفتاح، يمكنه إزالة وحدة CAS4 وحدة التحكم الإلكتروني المقابلة، ثم إرسالها إلى صانع الأقفال لبرمجة مفتاح جديد،أيضا إجراء اختبار مزامنة على المفتاح المبرمج و CAS4 / CAS4 +.

6إصلاح الأخطاء - عندما لا يستطيع المفتاح تشغيل السيارة، يمكن استخدام منصة الاختبار هذه لتحديد ما إذا كان السبب هو عدم التطابق بين cas4 cas4 + والمفتاح.

7تستخدم منصة الاختبار هذه مرفق CAS4 CAS4 + السريع المخصص من OEM ، مما يجعل الاتصال أكثر بساطة وراحة وموثوقية. لن ينحني دبوس الاتصال في وحدة CAS4 CAS4 +.


8. GODIAG لـ BMW CAS4 / CAS4 + برنامج منصة اختبار الهيكل

1 رابط DB25 الإناث ((يستخدم لربط منفذ الذكور من GODIAG GT100 / GODIAG OBD2).
2مفتاح البدء المحاكي للإشعال.
3مؤشر محاكاة لوحة التحكم في جهاز التثبيت.
4 منطقة الاستشعار الرئيسية
5 مسدس
6Godiag OEM مخصصة كاس4 كاس4 + مكيّف الطاقة أو مكيّف CAN الاتصالات.
أداة تحكم بدء تشغيل مخصصة لـ CAS4 CAS4+

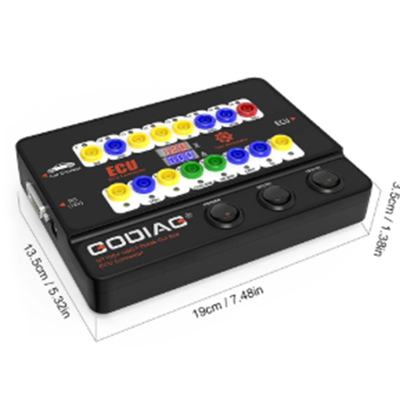

9البعد


منصة اختبار GODIAG لبرمجة BMW FEM / BDC

منصة اختبار برمجة Godiag FEM / BDC هي جهاز مخصص تم تطويره لصناع أقفال BMW ومهندسي الصيانة ومهندسي برمجة FEM / BDC.



منصة اختبار برمجة Godiag FEM / BDC 5 ميزات رئيسية:

1. توفير الحلاق مع الاتصال سهلة ومريحة لنظام FEM / BDC immobilizer.
2أداء اختبار المزامنة لـ FEM / BDC المبرمج ومفتاح
3توفير بيئة اختبار للمهندسين الذين يعيدون تدوير FEM / BDC بشكل احترافي.
4ساعد مهندسي صيانة السيارات في التحقق مما إذا كان FEM/BDC والمفتاح متزامنين بشكل صحيح.
5توفير المهندسين المحترفين مع توصيل وحدات FEM BDC والأداة.



1. من خلال العمل معا مع غودياغ GT100 و xhorse vvdi 2 / bmw vvdi bim tool / Autel im608 الخ، يمكن لموقع اختبار غودياغ FEM / BDC برنامج مفتاح جديد، يمكن إضافة مفتاح جديد واستبدال وحدة ECU FEM / BDC.



2يسمح لربط هذه المنصة اختبار إلى وحدة FEM / BDC لاختبار ما إذا كان يمكن أن تتواصل أو هناك أي خلل.



3تستخدم لقراءة البيانات والنسخ الاحتياطية بعد المعالجة المسبقة ، تستخدم لتحل محل وحدة FEM / BDC immobilizer

4قبل تثبيت وحدة FEM / BDC مرة أخرى إلى السيارة، يمكن استخدامها لاختبار ما إذا كان المفتاح المبرمجة تتزامن مع FEM / BDC.

5يمكن أن يساعد منصة اختبار FEM / BDC في توسيع الأعمال للمهندسين الذين يتمتعون بالمهارة في برمجة مفتاح FEM / BDC.
عندما يضيع مالك السيارة مفتاحه، يمكنه إزالة وحدة FEM / BDC و ECU المقابلة، ثم إرسالها إلى صانع الأقفال لبرمجة مفتاح جديد،أيضا إجراء اختبار مزامنة على المفتاح المبرمج و FEM / BDC.

6إصلاح الأخطاء - عندما لا يستطيع المفتاح تشغيل السيارة، يمكن استخدام منصة الاختبار هذه لتحديد ما إذا كان ذلك ناجم عن عدم التطابق بين FEM / BDC والمفتاح.

7. يعتمد منصة الاختبار هذه على موصل OEM FEM / BDC السريع المخصص ، مما يجعل الاتصال أكثر بساطة وراحة وموثوقية. لن ينحني دبوس الاتصال في وحدة FEM / BDC.

8. GODIAG لـ BMW FEM / BDC البرمجة منصة الاختبار
1) رابط DB25 الإناث. (يستخدم لربط منفذ DB25 الذكور من GODIAG GT100)
2) محاكاة تشغيل مفتاح البدء.

9البعد
