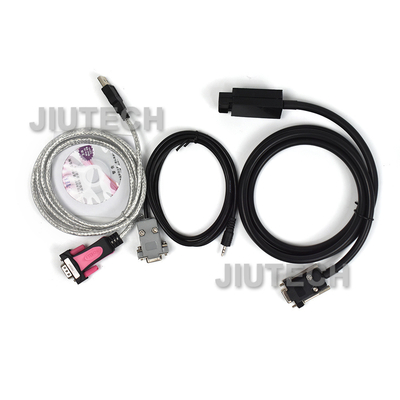

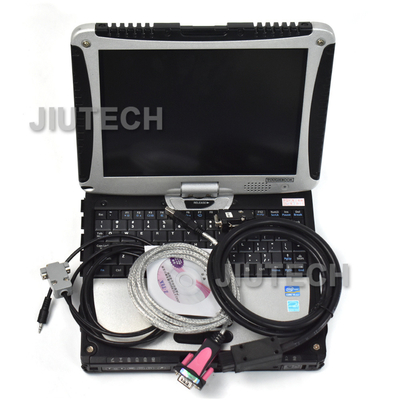

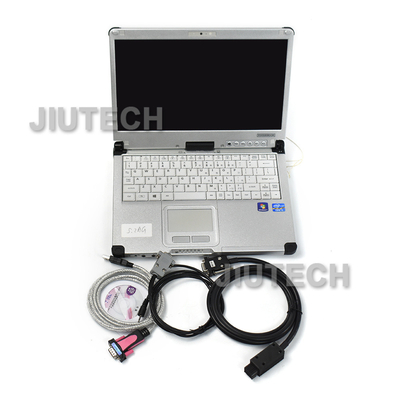

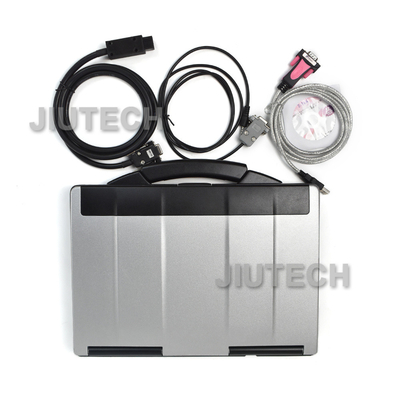

متوفر ماسح ضوئي MUT3 MUT III MUT-3 لبرنامج تشخيص Mitsubishi مزود بكابلات كاملة للسيارات والشاحنات

MUT3 للماسح الضوئي mi-tsu-bishi mut3

ملاحظة: يدعم MUT3 نظام Windows XP فقط
يتم توصيل جهاز كمبيوتر شخصي (PC) بوحدة MUTIII ويستخدم كعنصر تحكم في النظام

الطرفية ، ويتواصل مع وحدة التحكم الإلكترونية في السيارة من خلال VCI.بالإضافة إلى كونها قادرة على

التعامل مع جميع وظائف التشخيص التي يغطيها اختبار MUT-II التقليدي ، MUT-III

يمكن للنظام عرض البيانات كمخططات ورسوم بيانية سهلة الفهم على شاشة كبيرة من

الكمبيوتر.على عكس MUT-II ، يمكن لـ MUT-III الاحتفاظ بالبيانات على جميع المركبات ، من القديمة إلى الجديدة

الموديلات ، مصنفة حسب الوجهة في القرص الصلب لجهاز الكمبيوتر.هذا يزيل الحرج

لكنها مهمة أساسية مع MUT-II ، لتبديل قائمة البيانات (بيانات بروتوكول الاتصالات

وقاعدة بيانات قائمة عناصر التشخيص) عن طريق استبدال حزمة ROM بأخرى وفقًا لـ

طراز السيارة وطراز العام.

وظيفة:

كما يتم تطوير وظائف جديدة تستفيد من مزايا الكمبيوتر.ل

على سبيل المثال ، يعد العارض اليدوي لورشة العمل وظيفة مفيدة للميكانيكا لأنها لم تعد كذلك

يجب أن تحمل دليلًا سميكًا وأن تبحث عن الصفحات ذات الصلة أثناء العمل على السيارة.

يتوفر عارض ورشة العمل اليدوي حاليًا لبعض طرازات السيارات ، ويسمح بذلك

يقوم المستخدمون باسترداد الصفحات التي تحتوي على رمز الفشل لمشكلة معينة بمجرد دفع ملف

زر.

تخصيص:

1.تتضمن المجموعة
(1) واجهة اتصال السيارة (VCI) (MB991824)
واجهة اتصال تستخدم لتوصيل وحدات التحكم الإلكترونية في السيارة وجهاز الكمبيوتر.

1) عند الاتصال بجهاز الكمبيوتر
-تشخيص السيارة (تشخيص خطأ تفاعلي)
-SWS الاتصالات.يمكن دعم الاتصالات
-مسجل قيادة
- الفولت ، أوم ، القياس
-قياس ضغط الوقود (غير متوفر في الولايات المتحدة)

2) عند استخدامها مع VCIunit (غير متصل بجهاز الكمبيوتر)
-VCI تشخيص مستقل
-مسجل قيادة
إعادة برمجة -ECU
-الفولت ، قياس أوم
-قياس شد الحزام

(2) بطاقة ذاكرة
يخزن البيانات لإعادة برمجة وحدة التحكم الإلكترونية ومسجل القيادة وما إلى ذلك.
هذه بطاقة ذاكرة قياسية جاهزة للاستخدام.المزود (مع بيانات إعادة البرمجة)

هي بطاقة ذاكرة فلاش مدمجة (MB991853) يتم إدخالها في محول بطاقة CF

(MB991939).

(3) الأداة MUT-III الرئيسية A (MB991910)
تُستخدم عند توصيل VCI بالمركبات التي تحتوي على تشخيص واحد فقط من 16 سنًا

الموصل.
- يدعم تشخيص الأعطال وتحديث وحدة التحكم الإلكترونية على المركبات الموصوفة أعلاه
-يدعم نظام الاتصالات CAN

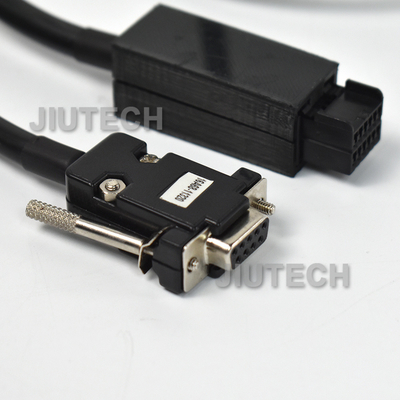

(4) حزام MUT-III الرئيسي B (MB991911)
تستخدم عند توصيل VCI بالمركبات التي بها 16 سنًا + 12 سنًا أو 16 سنًا + 13 سنًا

موصل التشخيص.
بالنسبة للطرز المجهزة بموصل تشخيص ذي 12 سنًا (أو 12 سنًا + 12 سنًا) فقط ، قم بتوصيل

تسخير محول MUT-II (MB991498) إلى نهاية هذا الحزام في نفس MUT-II ،

ويتم توفير الطاقة من مقبس ولاعة السجائر.
